Процедура снятия
1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.
2. Снять переднюю и заднюю напольную консоль. См. Раздел 9G "Облицовка салона".
3. Снять аудиосистему. См. раздел 9F, «Аудиосистемы».
4. Снять переключатель освещения комбинации приборов/регулирования положения фар/управления зеркалом в сборе. См. «Переключатель освещения комбинации приборов/регулирования положения фар/управления зеркалом» в этом разделе.
5. Снять щиток панели приборов.
6. Снять узел автоматических регуляторов температуры. См. Раздел 7D, Система автоматического контроля температуры, нагрева, вентиляции и кондиционирования воздуха.

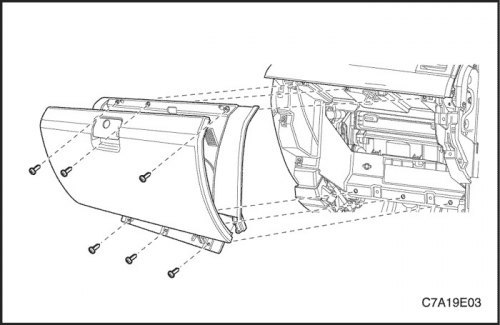

7. Снимите приборную панель. См. «Комбинация приборов» в этом разделе.
8. Снять предохранительные панели.
9. Снять отделение панели приборов. См. «Отделение панели приборов» в этом разделе.
10. Отсоединить электрические разъемы отделения панели приборов.
11. Снять коленный буфер.
12. Снять боковые крышки панели приборов.
13. Снять контроллер кузова. См. Раздел 9V, "Контроллер кузова".
14. Снять гайки и болты, крепящие рулевую колонку.
15. Отсоединить электрический разъем рулевой колонки.
16. Опустить рулевую колонку.

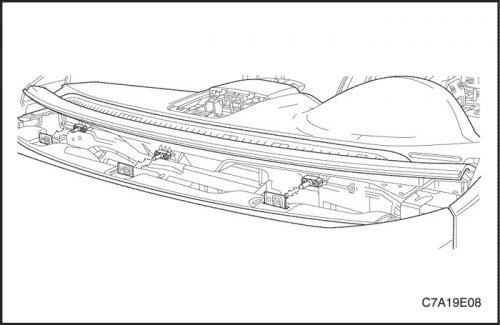

17. Снять болты панели приборов под ветровым стеклом.

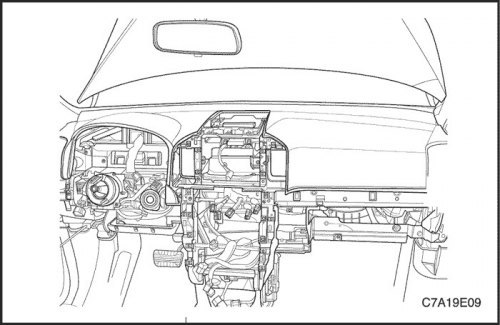

18. Снять крепежные винты, крепящие панель приборов.

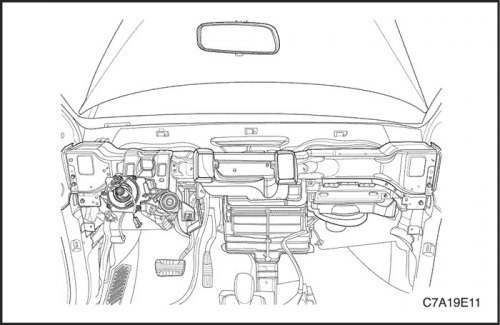

19. Снять болты, крепящие боковины панели приборов к кузову.
20. Отсоединить электрические разъемы панели приборов.
21. Снять панель приборов.
Процедура установки
1. Разместить панель приборов в автомобиле.
2. Подсоединить электрические разъемы панели приборов.
Примечание: Непосредственный контакт разнородных металлов может привести к быстрой коррозии. Во избежание преждевременной коррозии используйте надлежащий крепеж.
3. Установить болты, крепящие боковые части панели приборов к кузову.
Затянуть: Затянуть болты, крепящие панель приборов к кузову, с усилием 23 Н·м (17 фунт-фут).
4. Установить крепежные винты, крепящие панель приборов.
5. Установить болты панели приборов под ветровым стеклом.

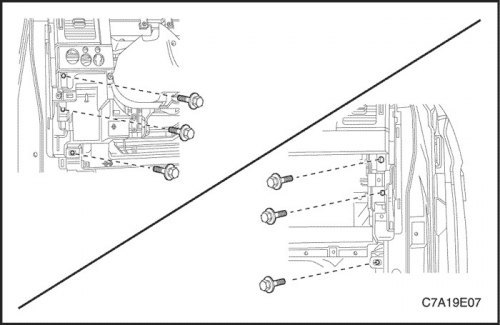

6. Поднять рулевую колонку.
7. Подсоединить электрический разъем рулевой колонки.
8. Установить гайки и болты, крепящие рулевую колонку.
Затянуть: Затянуть гайки рулевой колонки моментом 22 Н·м (16 lb-ft).
Затянуть болты рулевой колонки моментом 22 Н·м (16 lb-ft).
9. Установить контроллер кузова. См. Раздел 9V, "Контроллер кузова".

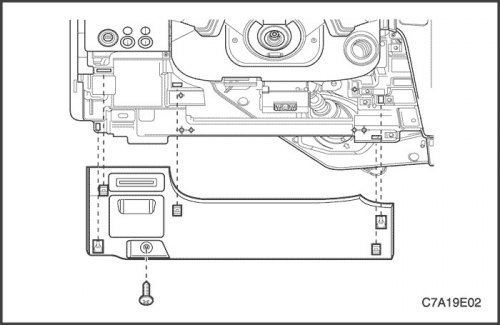

10. Установить коленные буфера.
11. Присоединить электрические разъемы отделения панели приборов.
12. Установить отделение панели приборов. См. «Отделение панели приборов» в этом разделе.
13. Установить предохранительные панели.
14. Установить комбинацию приборов. См. «Комбинация приборов» в этом разделе.
15. Установить узел автоматических регуляторов температуры. См. Раздел 7D, Система автоматического контроля температуры, нагрева, вентиляции и кондиционирования воздуха.
16. Установить щиток панели приборов.
17. Установить переключатель освещения комбинации приборов/регулирования положения фар/управления зеркалом в сборе. См. «Переключатель регулирования освещения комбинации приборов» в этом разделе.
18. Установить аудиосистему. См. раздел 9F, «Аудиосистемы».
19. Установить датчик солнца и узел автоматических регуляторов температуры. См. Раздел 7D, Система автоматического контроля температуры, нагрева, вентиляции и кондиционирования воздуха.
20. Установите напольную консоль. См. Раздел 9G "Облицовка салона".
21. Присоедините провод к отрицательному выводу аккумуляторной батареи.
