Предупреждение! Отсоедините провод от отрицательного вывода аккумулятора, прежде чем снимать или устанавливать какие-либо электрические устройства, а также в ситуации, когда есть возможность касания оголенных электрических контактов каким-либо инструментом или приспособлением. Отсоединение этого провода позволяет избежать травм и повреждения оборудования автомобиля. Кроме того, если не указано иное, зажигание должно находиться в положении LOCK.
Схема контроллера кузова (1 из 9)

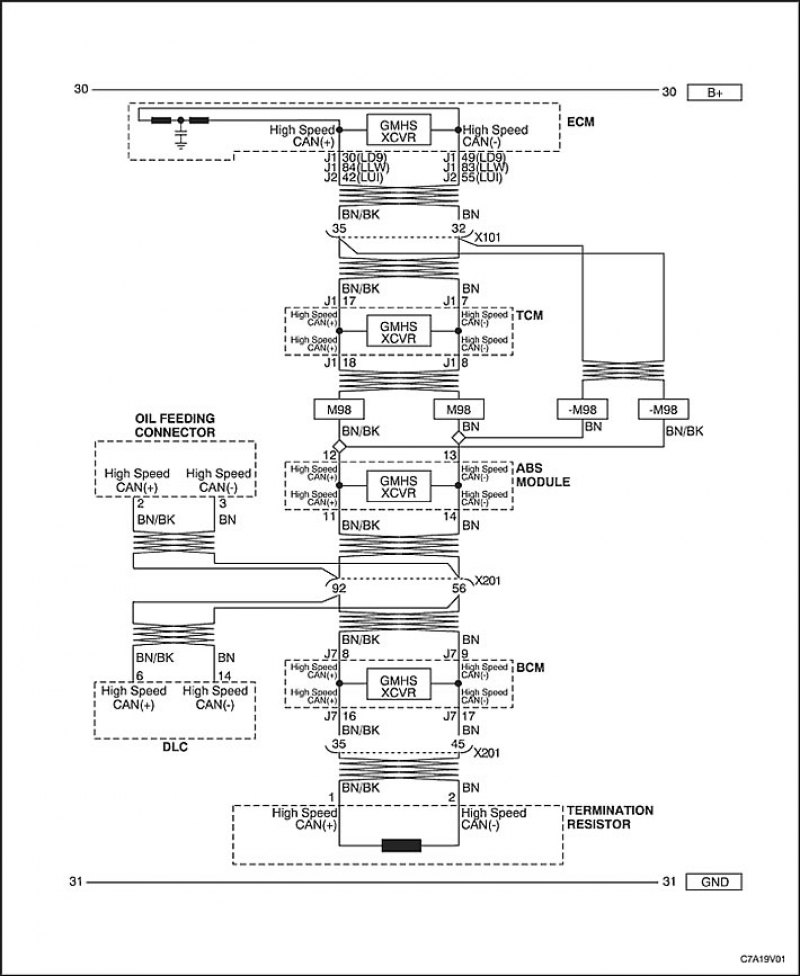

Схема контроллера кузова (2 из 9)

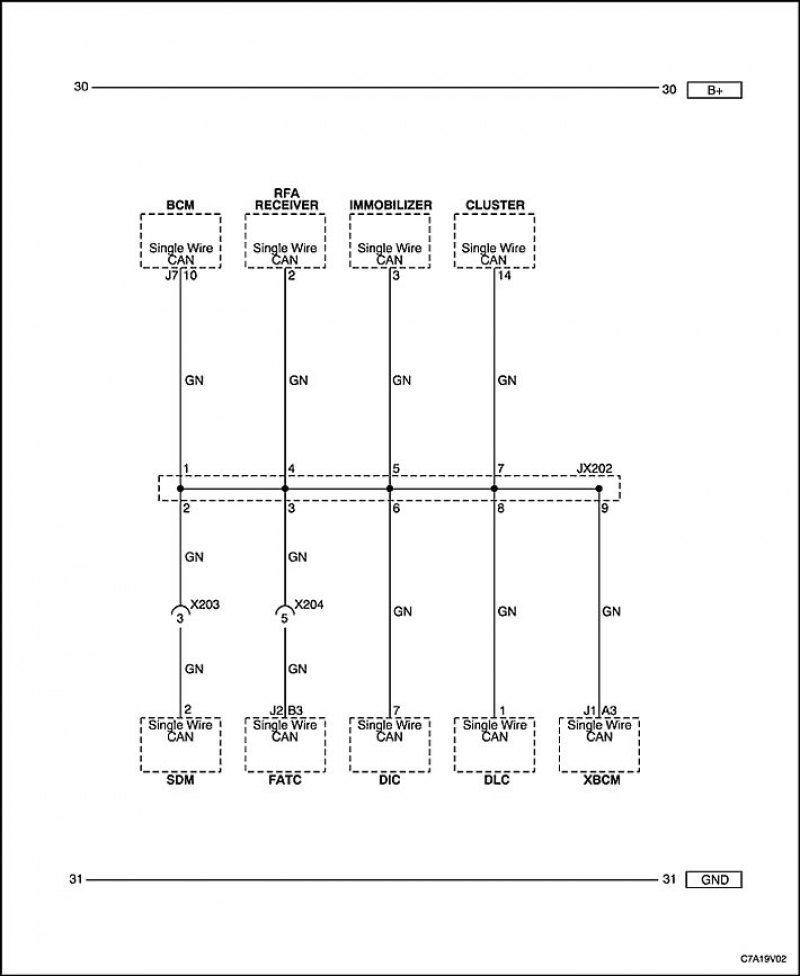

Схема контроллера кузова (3 из 9)

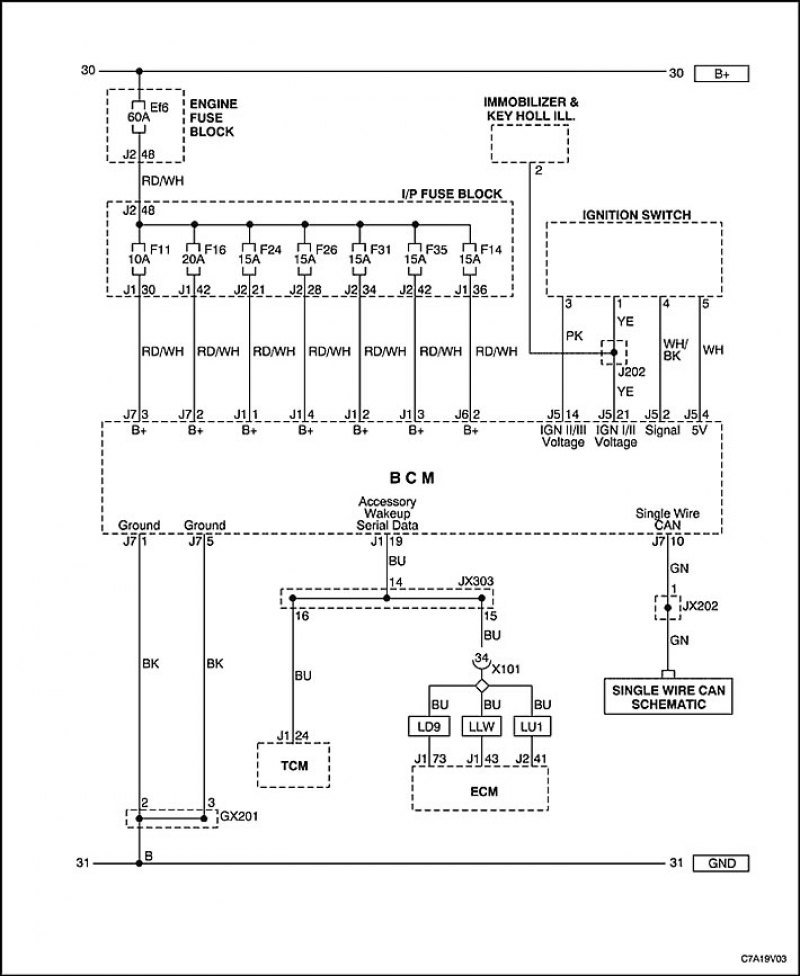

Схема контроллера кузова (4 из 9)

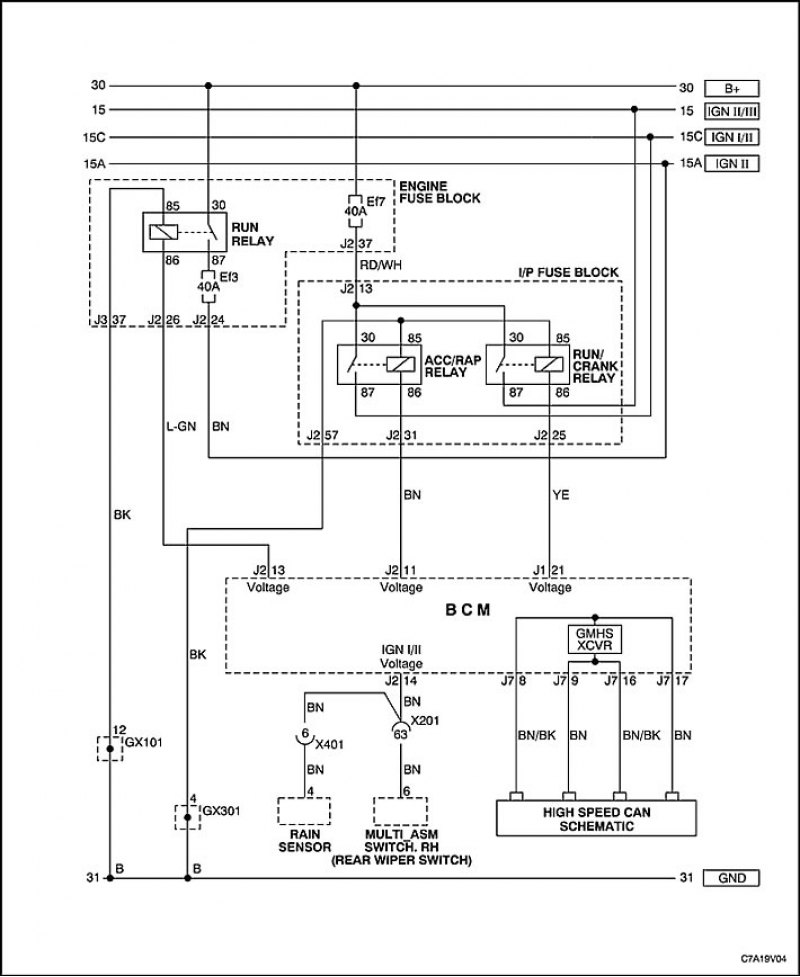

Схема контроллера кузова (5 из 9)

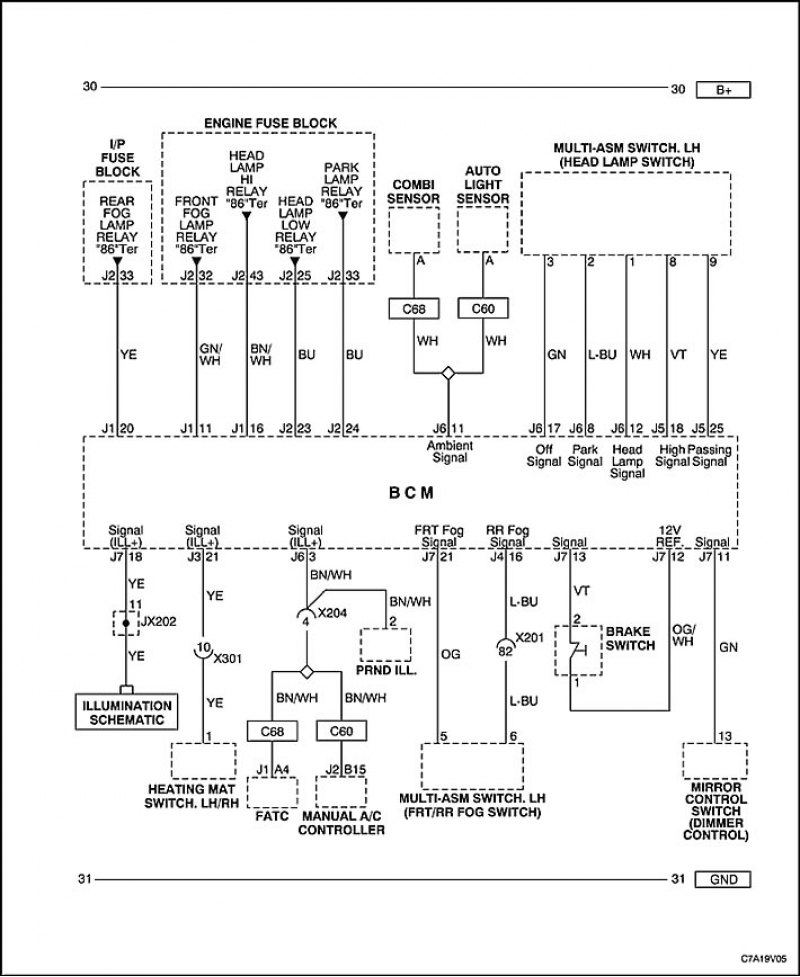

Схема контроллера кузова (6 из 9)

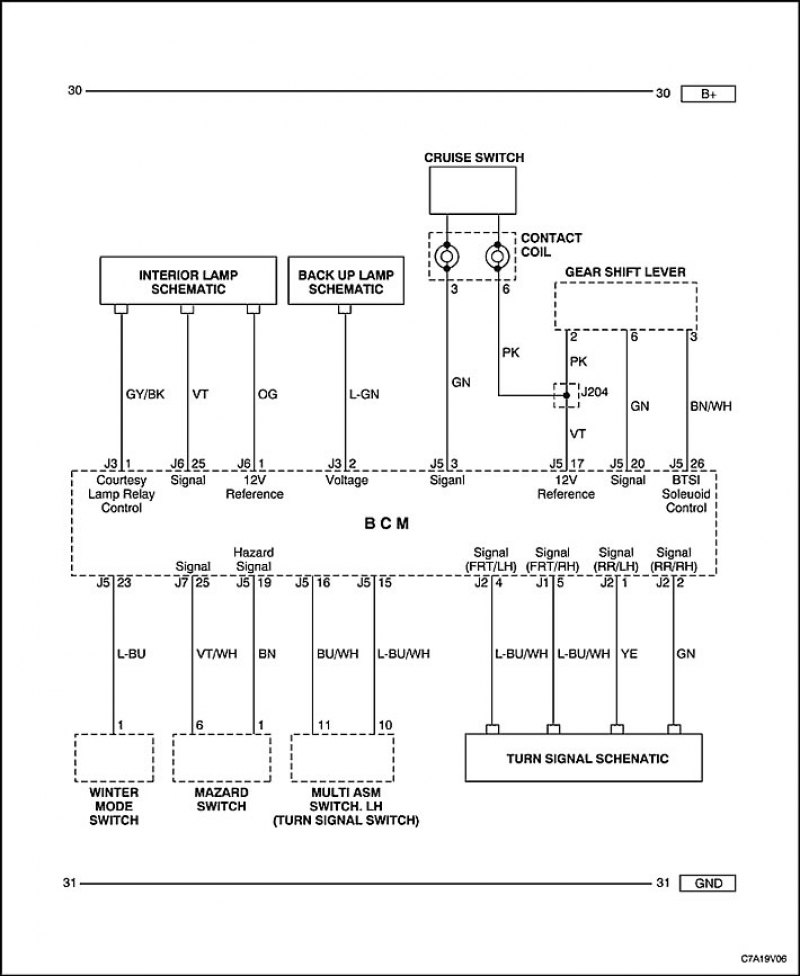

Схема контроллера кузова (7 из 9)

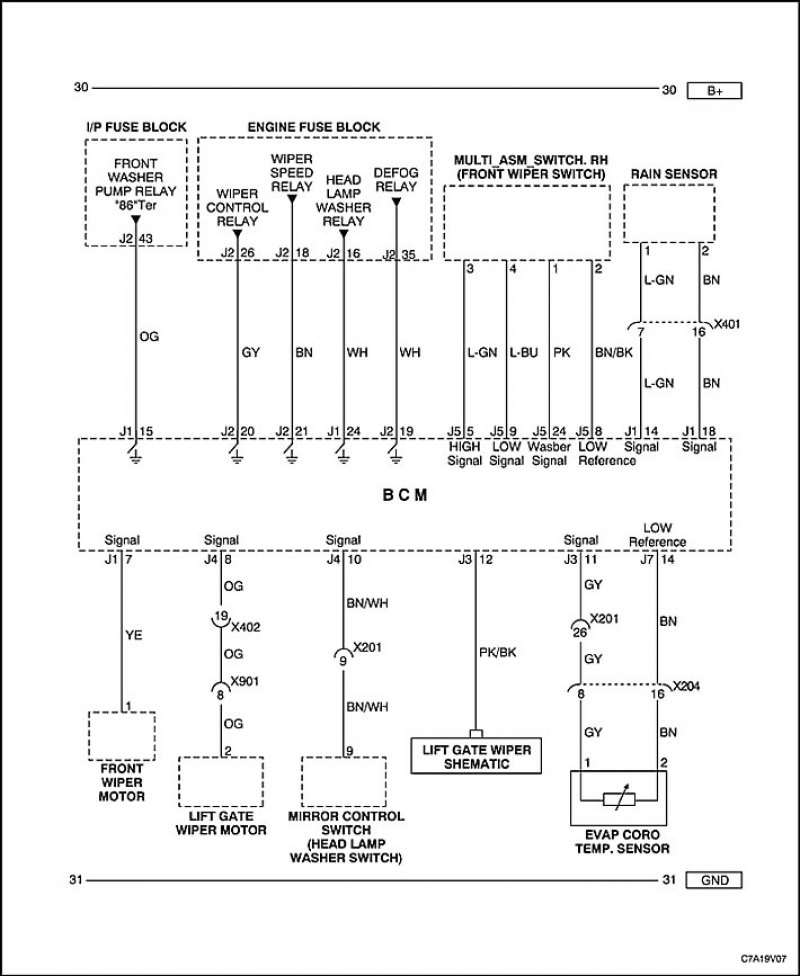

Схема контроллера кузова (8 из 9)
Схема контроллера кузова (9 из 9)
