Предупреждение! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте SDM. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если SDM не соединен жестко с автомобилем. Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики SDM должны быть тщательно затянуты, а стрелка на SDM должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля SDM к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.
Важно: Если в салон автомобиля попало большое количество воды, например, в результате протечек, проезда через глубокую воду, наводнения или других причин, может потребоваться замена модуля датчиков и диагностики (SDM) и разъема SDM. При выключенном зажигании осмотрите область вокруг модуля SDM, включая коврик. Если имеется существенное намокание или признаки намокания в прошлом, необходимо удалить воду, устранить вызванные водой повреждения и заменить модуль SDM и разъем SDM. Перед любым из этих ремонтов необходимо отключить систему надувных подушек безопасности (SIR). См. «Отключение системы надувных подушек безопасности» в этом разделе.
Процедура снятия
1. Отключите систему надувных подушек безопасности (SIR). См. «Отключение системы надувных подушек безопасности» в этом разделе.
2. Снимите переднюю напольную консоль. См. Раздел 9G, Облицовка салона.
3. Снимите фиксатор положения разъема, привязанный к разъему модуля датчиков и диагностики (SDM).
4. Отключите электрический разъем модуля датчиков и диагностики (SDM).
5. Вывинтите крепежные болты модуля SDM.
6. Снимите модуль SDM.

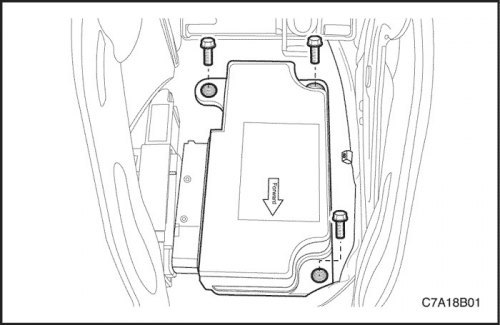

Процедура установки
1. Установите модуль датчиков и диагностики (SDM) так, чтобы стрелка на SDM была направлена к передней части автомобиля.
2. Закрепите модуль SDM болтами.
Затянуть: Затяните болты крепления модуля SDM с моментом 10 Н·м (7 фунт-футов)
3. Подключите электрический разъем модуля датчиков и диагностики (SDM).
4. Закрепите разъем фиксатором.
5. Установите крышку передней напольной консоли. См. Раздел 9G, Облицовка салона.
6. Включите систему надувных подушек безопасности (SIR). См. «Включение системы надувных подушек безопасности» в этом разделе.
7. При замене модуля SDM на новый выполните процедуру перепрограммирования BCM, чтобы контроллер BCM повторно заучил идентификационный код нового модуля SDM.
Предупреждение! Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики SDM должны быть тщательно затянуты, а стрелка на SDM должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля SDM к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.
