Процедура снятия
Предупреждение! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от SDM. Если подушки безопасности отсоединены, обслуживание можно начинать сразу же, без минутного периода ожидания. Несоблюдение требования о временном отключении системы подушек безопасности (SIR) может привести к неожиданному срабатыванию подушек безопасности, травмам и излишним работам по ремонту системы подушек безопасности.
1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.
2. Снимите модуль подушки безопасности водителя. См. «Модуль подушки безопасности водителя» в этом разделе.
3. Снимите рулевое колесо. См. Раздел 6E, Рулевое колесо и рулевая колонка.
4. Снимите верхнюю и нижнюю закрывающие панели рулевой колонки. См. Раздел 6E, Рулевое колесо и рулевая колонка.
5. Снимите коленный буфер водителя. См. раздел 9E, Приборы/Информация для водителя.
6. Отключите разъемы рядом с рулевой колонкой.
7. Открутите винты.
8. Снимите часовую пружину с рулевого вала.
Процедура установки
Предупреждение! Неправильно отрегулированная часовая пружина может препятствовать полному повороту рулевого колеса во время поворота. Ограничение поворота рулевого колеса может привести к аварии автомобиля. Неправильная регулировка часовой пружины также может привести к неработоспособности системы надувных подушек безопасности (SIR), которая в результате не сработает при аварии. Обе ситуации могут привести к травмам.
Примечание: При повороте часовой пружины более чем на три оборота по часовой стрелке или против часовой стрелки часовая пружина может быть повреждена.
1. Установите передние колеса прямо вперед.

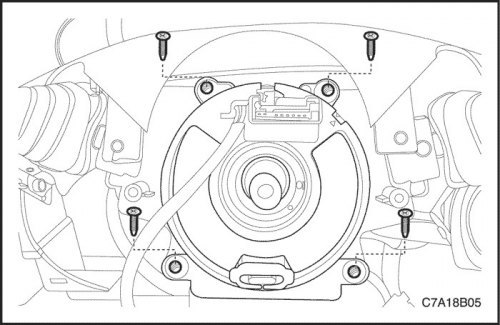

2. Закрепите часовую пружину винтами.
Затянуть: Затяните винты крепления часовой пружины с моментом 1,25 Н·м (11 lb-in).

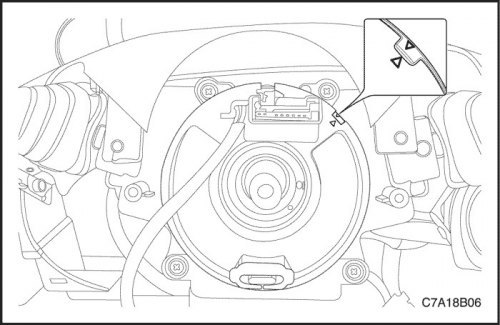

3. Поверните лепесток часовой пружины по часовой стрелке до упора (не прикладывайте силу).
4. Затем поверните лепесток часовой пружины против часовой стрелки приблизительно на 2,5 оборота до нейтрального положения, при установленных строго вперед передних колесах.
5. Совместите должным образом указатели на компонентах часовой пружины.
6. Подключите разъемы рядом с рулевой колонкой.
7. Установите коленный буфер водителя. См. раздел 9E, Приборы/Информация для водителя.
8. Установите верхнюю и нижнюю закрывающие панели рулевой колонки. См. Раздел 6E, Рулевое колесо и рулевая колонка.
9. Установите рулевое колесо. См. Раздел 6E, Рулевое колесо и рулевая колонка.
10. Установите модуль подушки безопасности водителя. См. «Модуль подушки безопасности водителя» в этом разделе.
11. Присоедините провод к отрицательному выводу аккумуляторной батареи.
