Снятие
Предупреждение: Чтобы исключить риск случайного раскрывания, требуется разрядить резервное питание модуля управления вспомогательной удерживающей системой (RCM). Выждите не менее одной минуты после отсоединения провода(ов) "массы" аккумулятора до начала любого ремонта или регулировки вспомогательной удерживающей системы (SRS) или любого элемента(ов), примыкающих к датчикам SRS. Несоблюдение этих инструкций может привести к травме.
Предупреждение: Чтобы свести к минимуму риск преждевременного раскрывания подушки безопасности, не используйте устройства сохранения ключевого кода радиоприемника при работе со вспомогательной удерживающей системой. Несоблюдение этой инструкции может привести к травме.
Предупреждение: Никогда не дотрагивайтесь щупами тестера до электрических разъемов модулей подушек безопасности или любого другого элемента вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.
1. Отсоедините провод "массы" от аккумулятора.За дополнительной информацией обратитесь к Разделу 414-01.
2. Снимите консоль пола.За дополнительной информацией обратитесь к Разделу 501-12.
3. Расстыкуйте электрические разъемы модуля управления вспомогательной удерживающей системой (RCM).
Оригинал можно просмотреть на сайте: autoinstruction.ru
4.

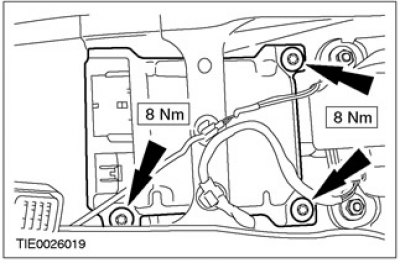

Примечание: Модуль RCM соединен с "массой" посредством болтов крепления.
Снимите модуль RCM.
Установка
Предупреждение: Удостоверьтесь в том, что модуль управления вспомогательной удерживающей системой(RCM) правильно установлен в соответствии с описанием. Болты крепления являются частью цепи соединения с "массой" модуля RCM. Несоблюдение этих инструкций может привести к травме.
Предупреждение: Никогда не прикасайтесь щупами тестера к электрическим разъемам модулей подушек безопасности или любого другого элемента вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.
1. Для установки выполните процедуру снятия в обратной последовательности.
2.
Предупреждение: Новый модуль управления вспомогательными удерживающими приспособлениями (RCM) после установки требуется конфигурировать. Несоблюдение этой инструкции может привести к травме.
В случае установки нового модуля RCM конфигурируйте модуль RCM, используя систему WDS.
