Шланг, идущий от топливного бака, заглушить либо пережать, чтобы не вытекло топливо.
Отвинтить обе крепежные гайки у основания насоса.
Осторожно снять насос и изоляционную подкладку с резьбовых стержней, не повредив при этом прокладки.
Перед установкой насоса необходимо провести следующие установочные действия:
Установить величину выступания толкателя (1, рис. 2.89) из изоляционной подкладки. Для этого к корпусу в месте крепления насоса приставить изоляционную подкладку (2) и две прокладки (3 и 4). Затем вложить в отверстие толкатель.

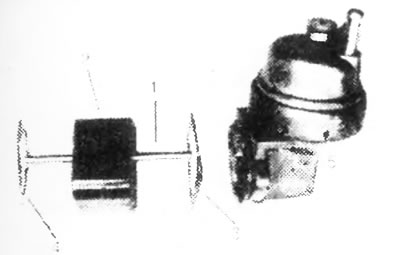

Рис. 2.89. Крепление топливного насоса (двигатель 900): 1 - толкатель, 2 - изоляционная прокладка, 3 - прокладка толщиной 0.3-0.7 либо 1.2 мм, 4 - прокладка С.З мм, 5 - корпус насоса
Так повернуть коленчатый вал либо распределительный вал (промежуточный вал), чтобы толкатель максимально выступал. Толкатель должен выступать на расстояние 1.15-1.35 мм. Если этого нет, то следует изменить толщину прокладки (3), которая бывает следующих размеров:
- от 0.27 до 0.33 мм
- от 0.70 до 0.80 мм
- от 1.20 до 1.30 мм
Сборка и установка проводятся в обратной последовательности.
