Нажимать на рычажок заслонки до тех пор пока из распылителя не начнет вытекать топливо
Подставить под карбюратор мензурку объемом 10 мл (рис. 2.97) и сделать 10 движений рычажком заслонки до упора, после каждого движения подождать несколько секунд.

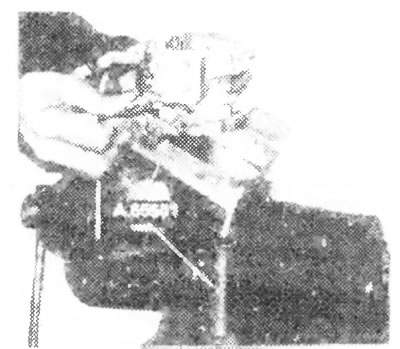

Рис. 2.97. Проверка производительности ускорительного насоса (карбюратор Weber DM TR)
Производительность насоса делающего 10 ходов, должна соответствовать значениям в регулировочных данных. Если результат измерения значительно отличается от требуемой величины и двигатель во время ускорения глохнет либо использует много топлива, следует внимательно проверить систему ускорительного насоса. В однокамерном карбюраторе производительность насоса устанавливается регулировочной гайкой на рычаге насоса (рис 2.98), зато в карбюраторе типа «Register» - ступенчатым диском.

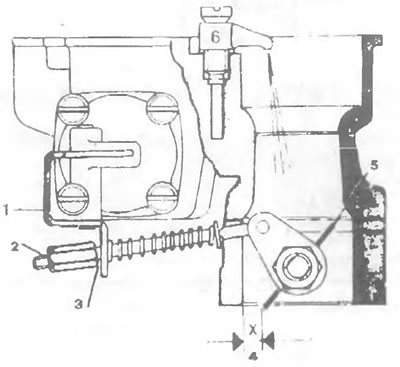

Рис. 2.98. Регулировка производительности ускорительного насоса (карбюратор Weber ICEV): 1 - рычаг ускорительного насоса, 2 - регулировочная гайка, 3 - зазор - 0 мм, 4 - наклон заслонки х=3 5 мм, 5 - заслонка, 6 - распылитель

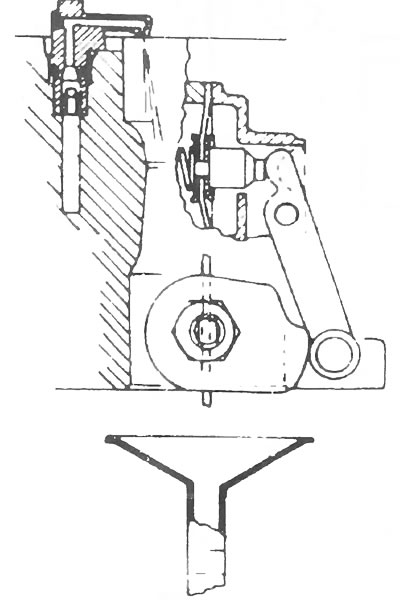

Рис. 2.99. Проверка производительности ускорительного насоса (карбюратор Weber DMTR)
