Ремонт масляного насоса двигателя 1300D
В двигателе 1300D стоит масляный насос типа Eaton, который приводится зубчатым ремнем через промежуточный вал и винтовую передачу. Насос (рис. 4.34) снабжен перепускным клапаном, который ограничивает давление масла до 4.0 Бар (0.49 МПа). Из насоса масло поступает через фильтр к подшипникам в двигателе. Фильтр снабжен переливным клапаном, который позволяет поступить маслу к вкладышам в случае закупорки фильтрующей вкладки. Фильтр вместе с вкладкой легко заменяется новым.

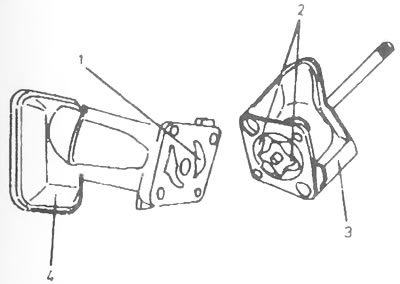

Рис. 4.34. Масляный насос двигателя 1300D: 1 - клапан перепускной, 2 - зубчатые колеса, 3 - корпус, 4 - сифон
Последовательность операций
После снятия масляного картера можно вынуть снизу маслонасос.
Осторожно зажать насос в тисках (рис. 4.35) и отвинтить сифон, обратив внимание на центрирующее кольцо.

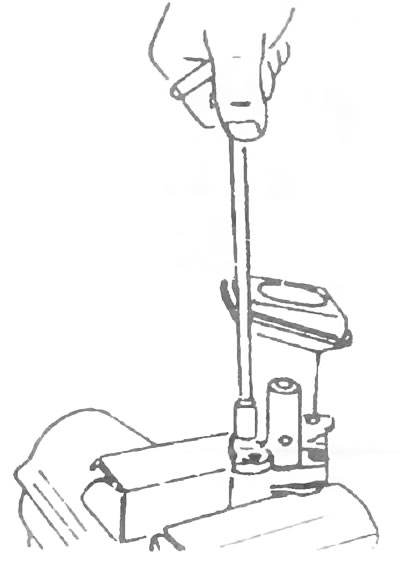

Рис. 4.35. Разборка масляного насоса в тисках
Вынуть зубчатые колеса насоса.
Вытолкнуть стержень у клапана и снять клапан в сборе.
Тщательно очистить все детали.
Вставить в корпус колесо с внутренними зубцами и измерить щупом зазор между элементами (рис. 4.36). Зазор должен помещаться в границах 0.016-0.055 мм.

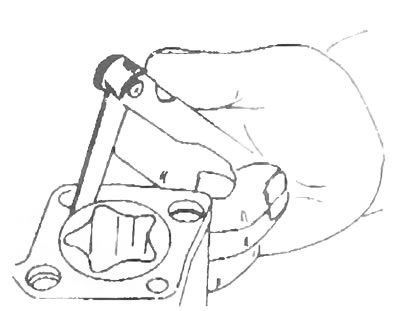

Рис. 4.36. Измерение зазора между колесом с внутренними зубцами и корпусом
Если этот зазор превышает допустимое значение или если зубчатое колесо либо корпус имеют царапины, необходимо заменить насос.
Вложить внутреннее колесо и измерить величину зазора до посадочной поверхности корпуса (рис. 4.37). Это расстояние должно находиться в пределах 0.045-0.120 мм. Если зазор больше, насос следует заменить.

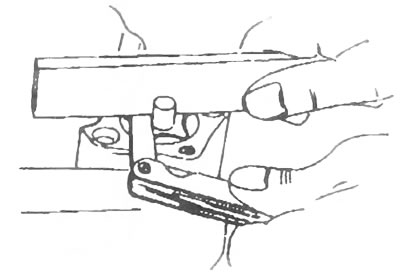

Рис. 4.37. Измерение осевого зазора
Определить зазор между зубчатыми колесами (рис. 4.38), который должен находиться в пределах 0.025-0.10 мм.
Пружина клапана под нагрузкой 4.28 - 4.54 кг (42.8 - 45.4 Н) должна иметь длину 29 мм. Если высота меньше пружины, насос следует заменить.

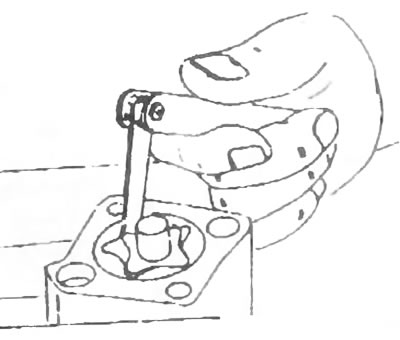

Рис. 4.38. Измерение зазора между колесами
Собрать насос, детали перец сборкой смазать.
Снять с двигателя ведущие зубчатое колесо.
Установить насос и закрепить.
Приводной вал насоса должен легко вращаться. В случае его «заедания» надо установить, вызвано ли это ошибкой в монтаже или искривлением насоса. Искривленный насос следует заменить.
Установить зубчатое колесо привода насоса и крышку.
