Автомобили до 1990 модельного года
Отсоединить провод от отрицательного вывода аккумуляторной батареи. В салоне откинуть крышку монтажного блока. Отвернуть винты крепления рамки комбинации приборов (рис. 8-27). Подать на себя рамку так, чтобы разъединить электрический разъем блока бортовой системы контроля (если он есть), перед тем как полностью снять ее. Отвернуть винты крепления комбинации приборов (рис. 8-27). Подать на себя комбинацию приборов так, чтобы разъединить электрические разъемы, отсоединить гибкий вал привода тахометра и вакуумный шланг эконометра (в зависимости от модификации). Снять комбинацию приборов.

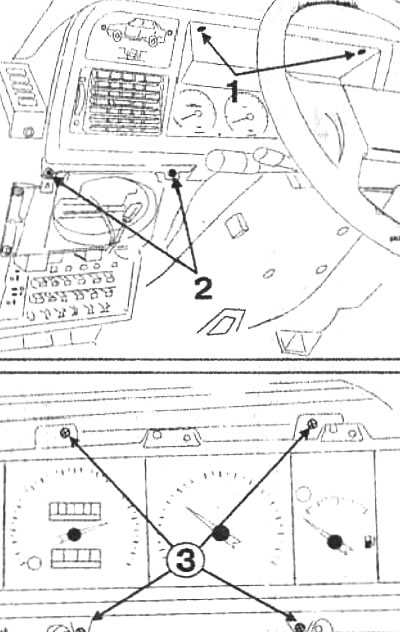

Рис. 8-27. Снятие комбинации приборов с автомобилей до 1990 модельного года: 1, 2 - винты крепления рамки; 3 - винты крепления комбинации приборов
Установка комбинации приборов производится в обратном порядке.
Автомобили с 1990 модельного года
Отсоединить провод от отрицательного вывода аккумуляторной батареи. Полностью опустить рулевое колесо. Отвернуть винты крепления 1 и снять нижнюю облицовку панели приборов (рис. 8-28). Отвернуть винты крепления 1 комбинации приборов (рис. 8-29). Вынуть комбинацию приборов, разъединить электрические разъемы и снять комбинацию приборов.
Установку комбинации приборов производить в порядке, обратном снятию. Проследить за правильным соединением электроразъемов.

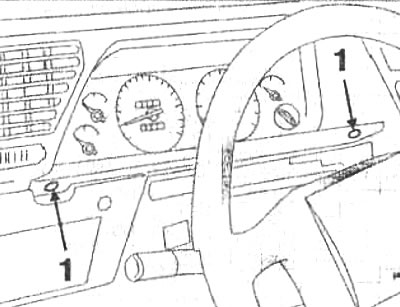

Рис. 8-28. Винты 1 крепления нижней облицовки панели приборов на автомобилях с 1990 модельного года

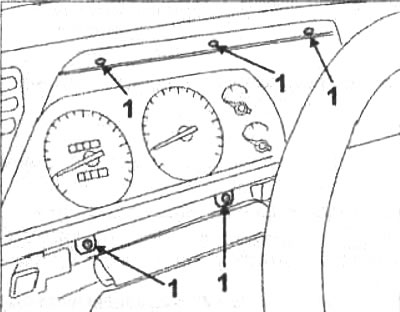

Рис. 8-29. Винты 1 крепления комбинации приборов на автомобилях с 1990 модельного года
Часы с цифровой индикацией
Часть автомобилей оснащается цифровыми часами марки Veglia Borletti, которые расположены в консоли переднего плафона. Индикация времени высвечивается при установке ключа в выключателе зажигания или в выключателе приборов и стартера в положение «MAR», и яркость свечения уменьшается при включении габаритных огней. При вынутом ключе можно высветить час и минуты при нажатии правой кнопки часов.
При нажатии на правую кнопку часов высвечивается дата в течение примерно 8 с. Для установки времени нажать на левую кнопку часов: один раз - для установки минут, два раза - для установки часа, три раза - для установки даты и четыре раза - для установки месяца. Для получения соответствующей цифры нажимать на правую кнопку часов столько раз. сколько требуется.
