Комбинация приборов
Комбинация приборов марки Veglia Вогletti на печатных схемах выполнена на гибкой плате.
Комбинация приборов автомобилей с бензиновыми двигателями (рис. 8-22)

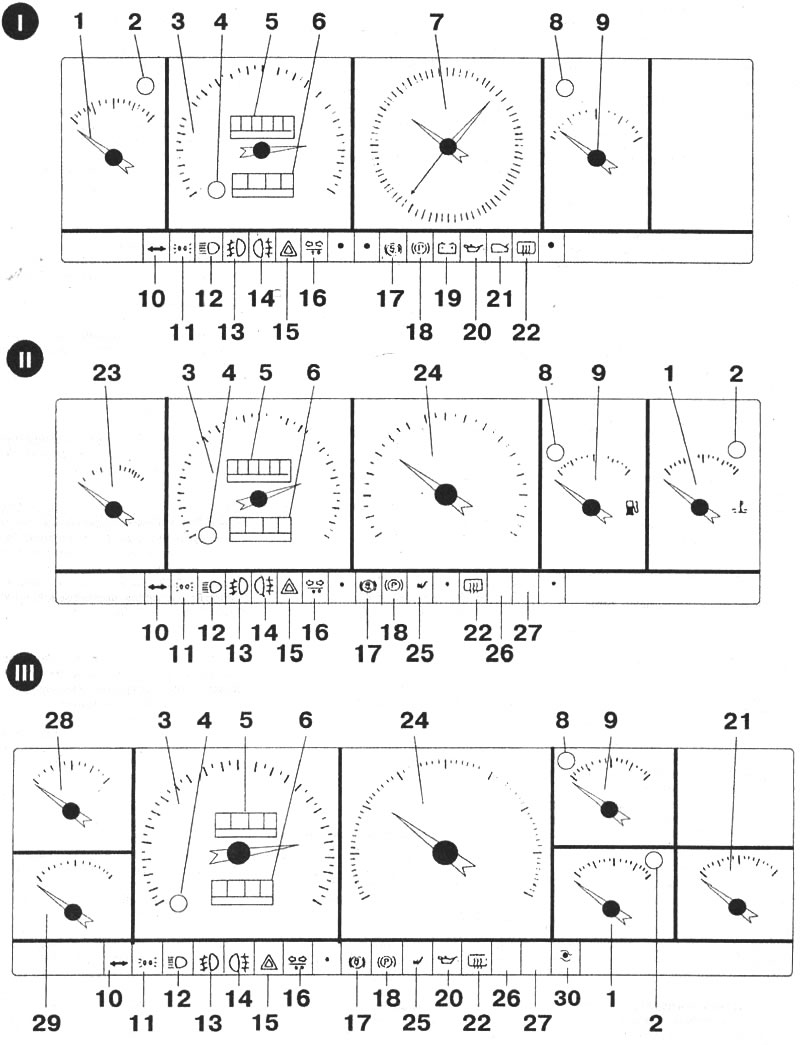

Рис. 8-22. Комбинация приборов автомобилей с бензиновыми двигателями до 1990 модельного года: I - «Croma»; II - «Croma 2000 СНТ», «Croma 2000 1л.»; III - «Croma Turbo 1.е.»
1 — указатель температуры охлаждающей жидкости. Во время движения автомобиля стрелка должна находиться посередине шкалы прибора, что соответствует температуре охлаждающей жидкости около 90°С. Если стрелка переходит в красную зону шкалы, необходимо сбросить обороты двигателя. Если это не дало результата, остановить двигатель и обратиться на станцию техобслуживания
2 — контрольная лампа аварийной температуры охлаждающей жидкости. При загорании лампы во время движения немедленно остановить двигатель, дать ему остыть и проверить уровень жидкости в расширительном бачке, и при необходимости довести его до нормы. Если лампа загорается снова, проверить исправность водяного насоса, электровентилятора системы охлаждения двигателя и отсутствие утечек охлаждающей жидкости
3 — спидометр
4 — кнопка установки на нуль суточного счетчика пройденного пути
5 — суммирующий счетчик пройденного пути
6 — суточный счетчик пройденного пути
7 — часы
8 — контрольная лампа резерва топлива. Лампа загорается, если в баке остается менее 8 л топлива
9 — указатель уровня топлива
10 — контрольная лампа указателей поворота
11 — контрольная лампа габаритного света
12 — контрольная лампа включения дальнего света фар
13 — контрольная лампа включения противотуманных фар
14 — контрольная лампа заднего противотуманного света
15 — контрольная лампа аварийной сигнализации
16 — контрольная лампа указателей поворота прицепа
17 — контрольная лампа неисправности антиблокировочной системы тормозов (АБС). Загорание лампы указывает на выход из строя АБС, при этом обеспечивается нормальное торможение автомобиля. Для устранения неисправности срочно обратиться на станцию техобслуживания
18 — контрольная лампа включения стояночного тормоза
19 — контрольная лампа заряда аккумуляторной батареи. Лампа загорается при включении зажигания и гаснет сразу же после пуска двигателя. Если лампа горит при работающем двигателе, немедленно остановить автомобиль и проверить натяжение ремня привода генератора, а также надежность крепления проводов к клеммам аккумуляторной батареи и к выводам генератора. Если натяжение ремня в пределах нормы, но контрольная пампа горит, при первой возможности проверить цепь зарядки аккумуляторной батареи
20 — контрольная лампа недостаточного давления масла в системе смазки двигателя. Лампа загорается при включении зажигания и гаснет после пуска двигателя. Если лампа горит при работающем двигателе, немедленно остановить двигатель и проверить уровень масла в картере двигателя. Если уровень масла в норме, проверить систему смазки. Движение автомобиля с горящей контрольной лампой недостаточного давления масла не допускается
21 — контрольная лампа аварийной температуры масла в автоматической КП
22 — контрольная лампа включения обогрева заднего стекла
23 — эконометр (вакуумного типа)
24 — тахометр Нахождение стрелки прибора в желтой зоне шкалы соответствует работе двигателя на режиме максимальной мощности. Ни в коем случае не допускать перехода стрелки в красную зону шкалы, вхождение в которую разрешается только в исключительных случаях на очень короткий промежуток времени, не превышая при этом максимально допустимых оборотов двигателя
25 — контрольная лампа включения подогрева передних сидений
26 — контрольная лампа (красная) обнаружения неисправностей бортовой системой контроля (БСК)
27 — контрольная лампа (зеленая) разрешения пуска двигателя БСК
28 — указатель давления масла. На прогретом двигателе давление масла в системе смазки двигателя изменяется от 2 кгс/см2 на холостом ходу до 5,5 кгс/см2 на нагрузочных режимах. Если давление масла меньше или больше нормы, следует немедленно обратиться на станцию техобслуживания
29 — указатель температуры масла. Если стрелка указателя переходит в красную зону шкалы (температура масла свыше 130° указывает на выход из строя турбокомпрессора
Примечание: С 1990 модельного года на автомобили с бензиновыми двигателями, кроме модели «Croma», выпуск которой с 1 января 1990 г. был прекращен, устанавливается такая же комбинация приборов, как на дизельных автомобилях с 1990 модельного года.
Комбинация приборов дизельных автомобилей (рис. 8-23)

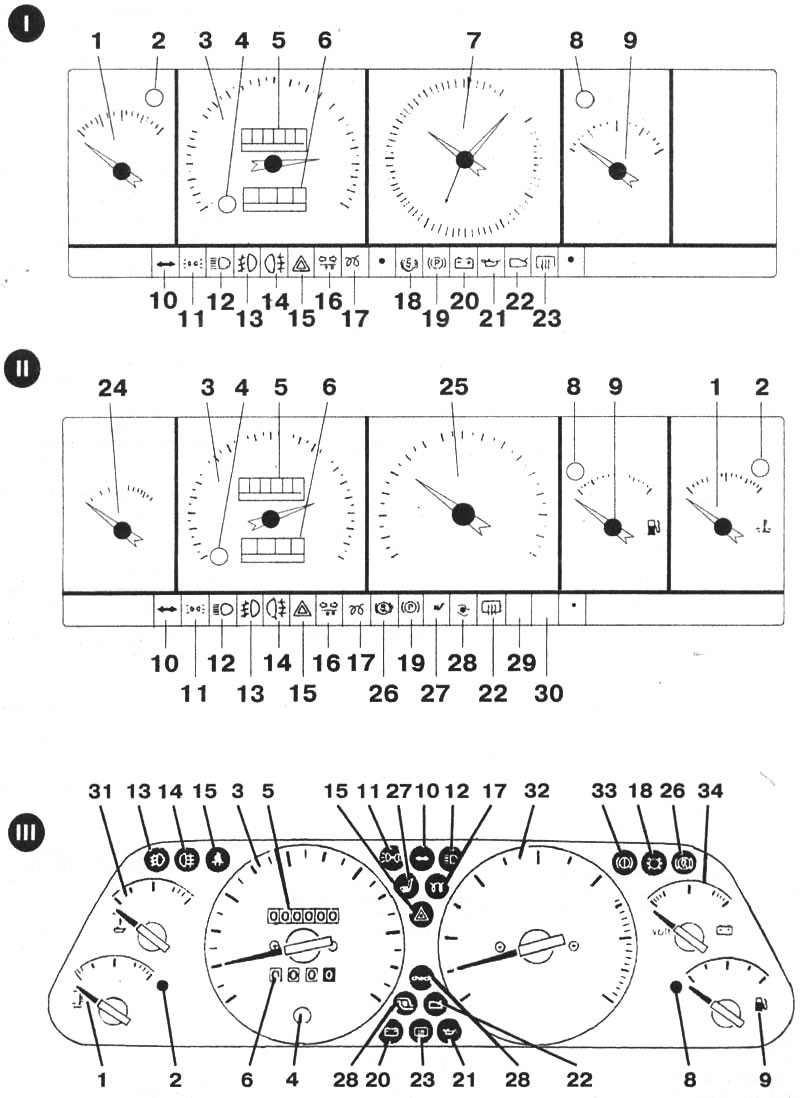

Рис. 8-23. Комбинация приборов дизельных автомобилей: I - «Croma D» и «Croma Turbo D»; II - «Croma 2.S ТО» до 1990 модельного года; III - комбинация приборов с 1990 модельного года
1 — см. поз. 1 рис. 8-22
2 — см. поз. 2 рис. 8-22
3 — см. поз. 3 рис. 8-22
4 — см. поз. 4 рис. 8-22
5 — см. поз. 5 рис. 8-22
6 — см. поз. 6 рис. 8-22
7 — см. поз. 7 рис. 8-22
8 — см. поз. 8 рис. 8-22
9 — см. поз. 9 рис. 8-22
10 — см. поз. 10 рис. 8-22
11 — см. поз. 11 рис. 8-22
12 — см. поз. 12 рис. 8-22
13 — см. поз. 13 рис. 8-22
14 — см. поз. 14 рис. 8-22
15 — см. лоз. 15 рис. 8-22
16 — см. поз. 16 рис. 8-22
17 — контрольная лампа предпускового подогрева двигателя
18 — контрольная лампа износа накладок колодок передних тормозов. Загорание лампы указывает на необходимость срочной замены тормозных колодок передних тормозов
19 — см. поз. 18 рис. 8-22
20 — см. поз. 19 рис. 8-22
21 — см. поз. 20 рис. 8-22
22 — см. поз. 21 рис. 8-22
23 — см. поз. 22 рис. 8-22
24 — см. поз. 23 рис. 8-22
25 — см. поз. 24 рис. 8-22
26 — см. поз. 17 рис. 8-22
27 — контрольная лампа незастегнутых ремней безопасности
28 — см. поз. 30 рис. 8-22
29 — см. поз. 26 рис. 8-22
30 — см. поз. 27 рис. 8-22
31 — см. поз. 29 рис. 8-22
32 — электронный тахометр
33 — контрольная лампа включения стояночного тормоза и недостаточного уровня тормозной жидкости
34 — вольтметр
