Установить новую прокладку головки цилиндров, проследив, чтобы метка «Alto» была направлена вверх и чтобы толщина прокладки соответствовала толщине снятой прокладки (рис. 3-17).

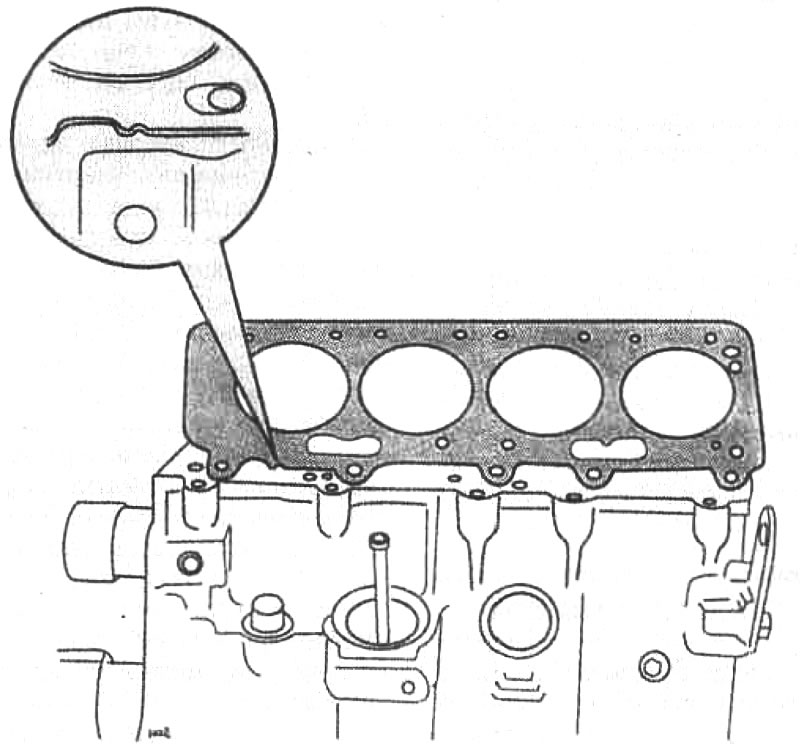

Рис. 3-17. Установка прокладки головки цилиндров
Предупреждение: В двигателе применена прокладка головки цилиндров типа Astadur, которая выполнена из специального материала. При эксплуатации данная прокладка подвержена процессу полимеризации, в результате которого она отвердевает, т. е. становится более прочной.
Для обеспечения процесса полимеризации прокладки головки цилиндров необходимо:
- хранить прокладку в нейлоновой упаковке;
- вынимать прокладку из упаковки непосредственно перед установкой на головку цилиндров;
- не допускать попадания смазки и масла на прокладку. Перед установкой прокладки проверить, что сопрягающиеся поверхности головки и блока цилиндров тщательно очищены. При установке прокладок типа Astadur применяются специальные болты крепления головки цилиндров, которые вытягиваются в процессе эксплуатации двигателя и подлежат обязательной замене после того, как головка цилиндров была снята четыре раза.
Установить головку цилиндров. Смазать моторным маслом и ввернуть внутренние болты крепления (рис. 3-16) головки цилиндров и затянуть их в рекомендованном порядке моментом 10 кгс·м и довернуть два раза по 90°. Завернуть наружные болты.
Выполнить затем операции по установке головки цилиндров в порядке, обратном снятию. При этом:
- соблюдать рекомендованные моменты затяжки резьбовых соединений;
- залить свежую охлаждающую жидкость в систему охлаждения двигателя и убедиться в отсутствии утечек;
- отрегулировать натяжение ремня привода насоса гидроусилителя рулевого управления;
- проверить уровень масла в двигателе и при необходимости довести его до нормы.
После установки головки цилиндров запустить двигатель и оставить его работать несколько минут на холостом ходу, затем выполнить пробную поездку и убедиться в отсутствии подтеканий масла и охлаждающей жидкости.

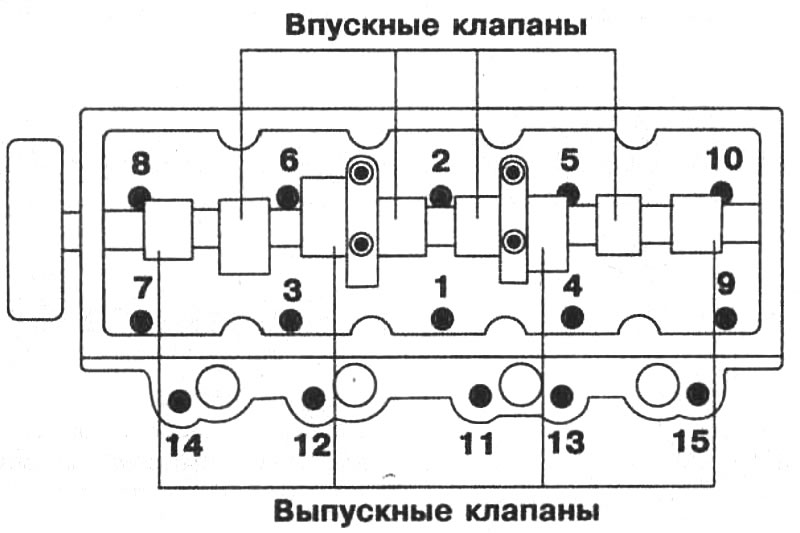

Рис. 3-16. Порядок затяжки болтов крепления головки цилиндров и расположение клапанов
