Снятие
1. Теплообменник установлен на передней (4 HP 14) или задней (AL4) части картера коробки передач. Для доступа к теплообменнику снимите воздухозаборный патрубок, как описано в разделе 4А. Выверните болты, крепящие кронштейн поддержки шланга, и переместите его в сторону от теплообменника.
2. Зажимами пережмите шланги подачи охлаждающей жидкости к теплообменнику (рис. 7В.9).

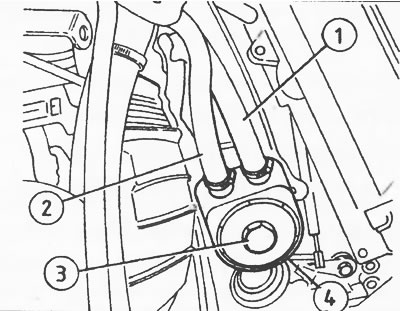

Рис. 7В.9. Теплообменник трансмиссионной жидкости - коробка передач AL4: 1, 2 - шланги подачи охлаждающей жидкости; 3 - болт; 4 - теплообменник
3. Ослабьте хомуты и отсоедините от теплообменника оба шланга подачи охлаждающей жидкости. Перед дальнейшими действиями полностью удалите пролившуюся охлаждающую жидкость.
4. Выверните центральный болт крепления теплообменника и снимите его с картера коробки передач. Снимите уплотнение болта и два уплотнения в основании теплообменника.
Установка
5. Смажьте новые уплотнения чистой трансмиссионной жидкостью и установите их на теплообменник (рис. 7В.10, В.11).
Рис. 7В.10. Расположение уплотнений теплообменника - коробка передач 4 HP 14: 1 - входное внутреннее уплотнение; 2 - выходное внешнее уплотнение; 3 - уплотнение центрального болта | Рис. 7В.11. Расположение уплотнений теплообменника - коробка передач AL4: 1 - теплообменник; 2 - большое уплотнение квадратного сечения; 3 - малое уплотнение квадратного сечения; 4 - уплотнение центрального болта; 5 - центральный болт |
6. Установите теплообменник на картер коробки передач, при этом его основание должно быть параллельно привалочной поверхности картера. Вверните центральный болт теплообменника и затяните его требуемым моментом.
7. Подсоедините шланги подачи охлаждающей жидкости и закрепите их хомутами. Снимите со шлангов зажимы.
8. Установите воздухозаборный патрубок, как описано в разделе 4А.
9. Долейте охлаждающую жидкость, удалите из нее воздух и проверьте уровень, как описано в разделе 1.
