Замена переключателя освещения приборов (Lada Samara ВАЗ-2115)

  • Главная
  • АвтоВАЗ
  • Лада Самара 2
  • ВАЗ-2115 (1997-2012)
  • Электрооборудование
  • Оборудование и приборы
  • Замена переключателя освещения приб…
0
Вам потребуются пассатижи.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

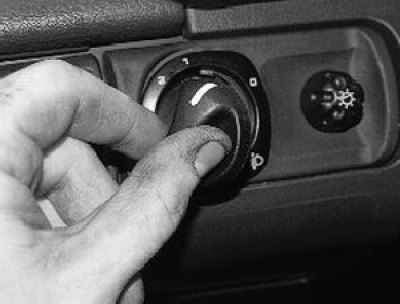

2. Снимите, потянув на себя, ручку гидрокорректора…

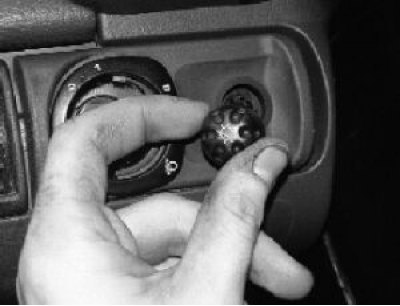

3. …и ручку переключателя освещения приборов.


3. …и ручку переключателя освещения приборов.

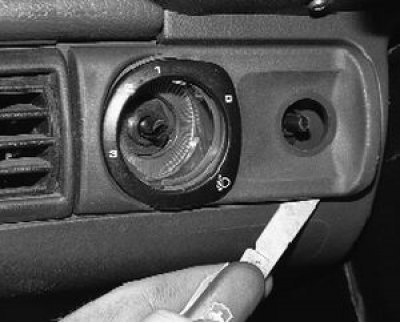

4. Подденьте заостренным инструментом и,…


4. Подденьте заостренным инструментом и, преодолевая сопротивление фиксаторов…

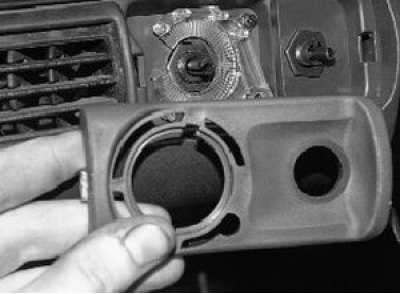

5. …снимите облицовку.


5. …снимите облицовку.

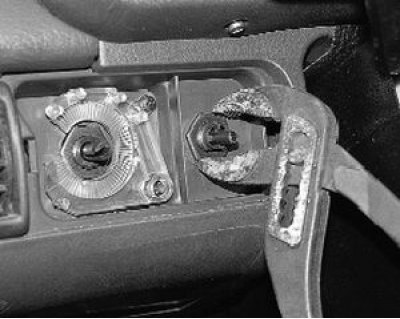

6. Отверните гайку крепления переключателя…


6. Отверните гайку крепления переключателя освещения приборов к панели приборов

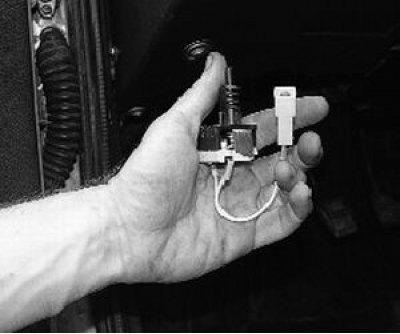

7. Выведите переключатель освещения приборов…


7. Выведите переключатель освещения приборов из-под панели приборов и, отсоединив колодку жгута проводов от переключателя, снимите переключатель.

8. Установите переключатель освещения приборов в…


8. Установите переключатель освещения приборов в порядке, обратном снятию.

(Перейдите к источнику по ссылке AutoInstruction.ru)
Статья проверена экспертом: Афанасий Михайловский
