Снятие
1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к техническому обслуживанию и ремонту").
2. Снимаем левую накладку консоли панели приборов (см. "Панель приборов - снятие и установка").

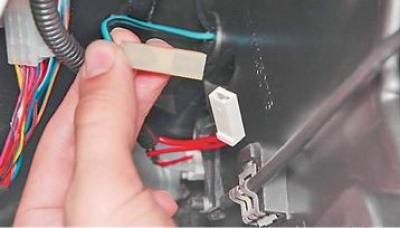

3. Разъединяем колодки жгута проводов электровентилятора.

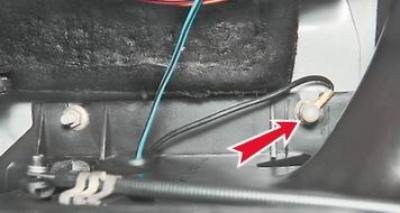

4. Ключом на 10 мм отворачиваем колпачковую гайку крепления наконечника провода "массы" электродвигателя вентилятора и снимаем наконечник со шпильки.
5. Чтобы не повредить, снимаем фильтр системы вентиляции и отопления (см. "Фильтр системы вентиляции и отопления - замена").
Смотрите источник на портале (AutoInstruction)

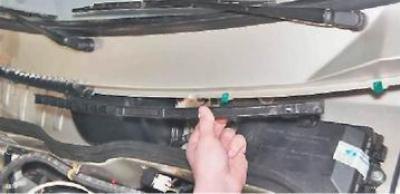

6. Крестовой отверткой выворачиваем пять саморезов крепления и снимаем левую и правую части решетки воздухопритока.

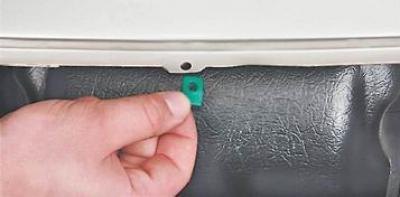

7. Снимаем центральный держатель решетки воздухопритока, чтобы он случайно не упал в отопитель.

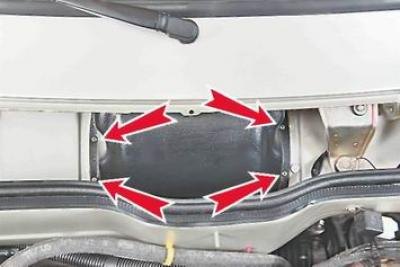

8. Крестовой отверткой выворачиваем четыре самореза крепления защитного кожуха электровентилятора.
9. Сдвигаем кожух вправо и извлекаем его из короба воздухопритока.

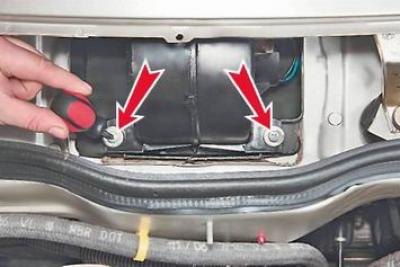

10. Крестовой отверткой выворачиваем два винта крепления электровентилятора отопителя.

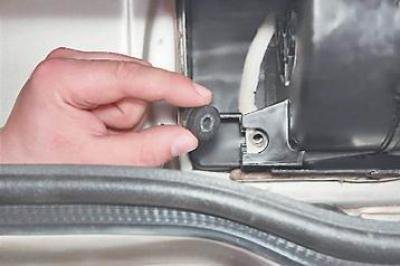

11. Снимаем две резиновые подушки крепления электровентилятора.
Замечание: Дальнейшие операции для наглядности показаны на снятом электровентиляторе.

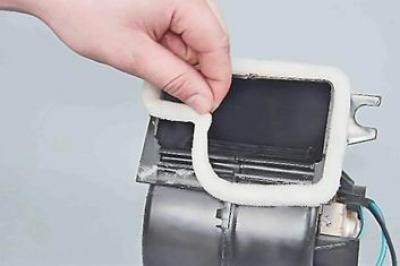

12. Аккуратно отклеиваем уплотнитель с одной из частей кожуха.

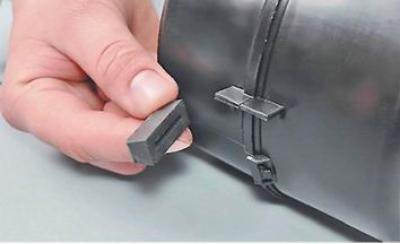

13. Снимаем подушку кожуха .
14. Шлицевой отверткой, поочередно надавив на пять фиксирующих выступов, разъединяем части кожуха.
15. Выводим жгут проводов электровентилятора из корпуса отопителя.

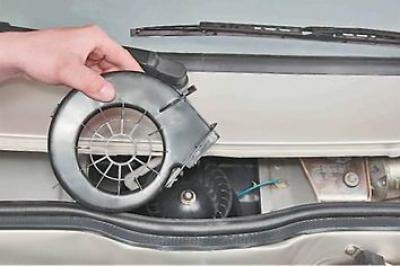

16. Извлекаем сначала левую часть кожуха...
...а затем правую в сборе с электровентилятором из короба воздухопритока.

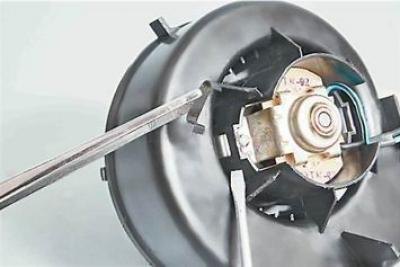

17. Поддеваем отверткой и снимаем два пружинных держателя электродвигателя в кожухе.
18. Вынимаем электродвигатель в сборе с крыльчаткой из кожуха.
Установка
1. Устанавливаем электродвигатель в кожух и соединяем части кожуха.
2. Приклеиваем уплотнительную поролоновую прокладку ко второй части кожуха.
3. Далее устанавливаем электровентилятор в обратной последовательности.
