Рис. 9. Подключение радиатора системы охлаждения: 1 — пробка расширительного бачка; 2, 3, 12, 14 и 16 шланги; 4 — левый бачок радиатора; 5 — крыльчатка электровентилятора; 6 кожух радиатора; 7 сердцевина радиатора; 8 — датчик включения электровентилятора; 9 — сливная пробка; 10 — электродвигатель; 11 — отводящий патрубок головки цилиндра; 13 — подводящий патрубок отопителя; 15 термостат; 17 — расширительный бачок.
Горячая жидкость отводится из головки цилиндров в радиатор или, минуя его (в зависимости от положения клапанов термостата), поступает в насос, из которого направляется в рубашки охлаждения блока и головки цилиндров.
В систему охлаждения двигателя включены отопитель салона кузова, в который жидкость поступает из головки цилиндров через подводящий патрубок 13 (см. рис. 9) и отводится к насосу через отводящий патрубок 1 (см. рис. 8) всасывающей трубы 2, а также обогрев впускной трубы, из которой отводится по шлангу 3 в насос. Насос приводится в действие зубчатым ремнем 6 от зубчатого шкива коленчатого вала.
Для компенсации изменений объема и давления охлаждающей жидкости имеется расширительный бачок, который соединен шлангами с термостатом в зоне входа жидкости от радиатора и с радиатором.
Насос охлаждающей жидкости

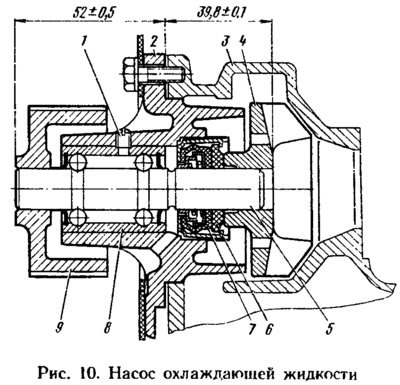

Центробежного типа, с приводом от зубчатого ремня двигателя, устанавливается на блоке цилиндров 3 (рис. 10). Валик 5 ставится в корпусе 2 на двухрядном шариковом подшипнике 8, который стопорится винтом 1. На валик напрессовываются зубчатый шкив 9 и крыльчатка 4, которая уплотняется сальником 7 и уплотнительным кольцом 6 из графитовой композиции.
Насос охлаждающей жидкости взаимозаменяем с насосом автомобиля ВАЗ-2108.
Электровентилятор
Взаимозаменяем с электровентилятором двигателя ВАЗ-2103. Включение и выключение вентилятора осуществляется в зависимости от температуры охлаждающей жидкости датчиком, ввернутым в правый бачок радиатора.
Радиатор
Сборный, алюминиевый, с пластмассовыми бачками. Сердцевина радиатора — с двумя рядами горизонтальных трубок. Радиатор устанавливается на резиновых подушках. Левый бачок радиатора соединяется шлангом с расширительным бачком. Расширительный бачок закрывается пробкой с клапанами. Пробка взаимозаменяема с пробкой с расширительного бачка двигателя ВАЗ-2108. Давление начала открытия выпускного клапана не менее 0,12 МПа, впускного — 0,003—0,013 МПа.
(Весь материал скопирован с сайта autoinstruction.ru)
Термостат
Неразборный, с твердым термочувствительным элементом, с основным 4 (рис. 11) и перепускным 1 клапанами, работающими в интервале температур охлаждающей жидкости 87—102°С.

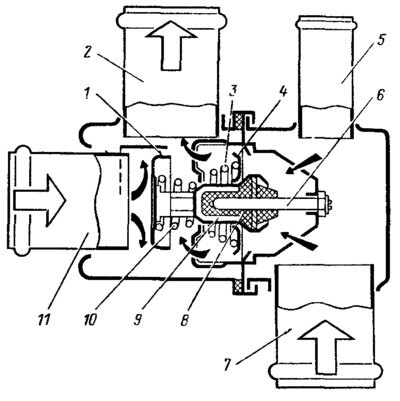

Рис. 11. Термостат: 1 — перепускной клапан; 2 — выходной патрубок (к насосу); 3 — пружина основного клапана; 4 — основной клапан; 5 — патрубок (от расширительного бачка); 6 — поршень; 7 — входной патрубок (от радиатора); 8 — резиновая вставка; 9 — твердый термочувствительный наполнитель; 10 — пружина перепускного клапана: 11 — входной патрубок (от двигателя).
Термостат взаимозаменяем с термостатом двигателя ВАЗ-2108.
