Общее описание системы охлаждения
Система охлаждения обеспечивает надлежащую температуру во всех рабочих режимах двигателя.
Система охлаждения состоит из радиатора и системы циркуляции, вентиляторов, термостата, насоса охлаждающей жидкости.
Зубчатый ремень ГРМ приводит во вращение насос охлаждающей жидкости.
Насос обеспечивает циркуляцию охлаждающей жидкости (ОЖ) в системе. ОЖ проходит через проходы водяной рубашки в блоке двигателя, впускного коллектора и головки цилиндров. Когда ОЖ достигнет рабочей температуры термостата, он открывается. После этого жидкость ОЖ в радиатор, где она охлаждается.
Система направляет некоторое количество ОЖ к теплообменнику отопителя.
Расширительный бачок подключен к радиатору для компенсации расширения жидкости. Расширительный бачок обеспечивает необходимый уровень ОЖ в двигателе.
Система охлаждения в этом автомобиле не оборудована пробкой радиатора или заливной горловиной. Жидкость заправляется через расширительный бачок.

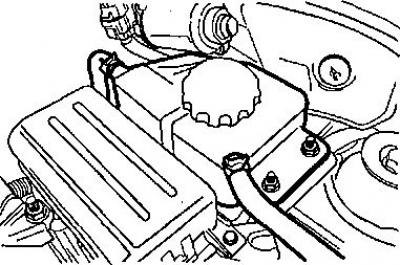

Расширительный бачок
Расширительный бачок является прозрачным пластмассовым резервуаром, похожим на бачок омывателя.
Расширительный бачок подключается одним шлангом к радиатору, а другим шлангом - к системе охлаждения. В процессе движения ОЖ расширяется. Доля расширенной ОЖ выходит из радиатора и двигателя в расширительный бачок. Воздух, попавший в радиатор и двигатель, также вытесняется в расширительный бачок.
После остановки двигателя ОЖ охлаждается и сжимается. Вытесненная жидкость возвращается назад в радиатор и двигатель. Это помогает поддержать уровень жидкости на необходимом уровне в любое время и позволяет повысить качество охлаждения.

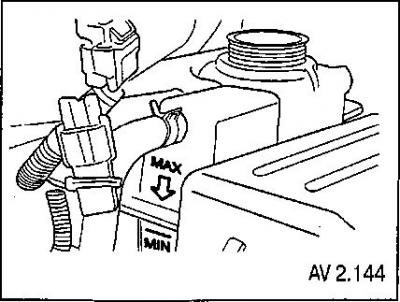

Обеспечьте уровень жидкости на уровне между отметками MIN и МАКС на расширительном бачке при холодной системе.
Проверка крышки расширительного бачка
1. Подайте давление на крышку от 120 до 160КПа.
2. Подождите 10 с и проверьте давление на приборе для проверки герметичности, установленном на колпачке.
Если давление, зафиксированное прибором для проверки давления системы охлаждения, упадет ниже 80 КПа, замените крышку расширительного бачка.
