Снятие и установка
Поднимают переднюю часть автомобиля и устанавливают на подставки, снимают колесо. Отвертывают штуцер трубопровода и отсоединяют от магистрали гибкий шланг; отверстие шланга и трубки заглушают, чтобы не допустить утечки тормозной жидкости. Вынимают шланг из направляющего кронштейна.
Отвертывают два болта 1 (см. рис. 125), которыми направляющая колодок крепится к поворотному кулаку, снимают направляющую в сборе с суппортом и цилиндром.
Установка тормозного механизма проводится в последовательности, обратной снятию. После установки восстанавливают уровень тормозной жидкости в бачке и прокачивают систему гидропривода для удаления воздуха.
Разборка и сборка
Отсоединяют шланг 1 (рис. 131) от колесного цилиндра. Расконтривают (отгибают шайбы 3) и отвертывают болты 2 крепления суппорта 13 к пальцам 7, придерживая ключом за грани направляющий палец. Снимают тормозные колодки 14. Снимают защитный колпачок 10 с цилиндра и поршня. Аккуратно нагнетая струю сжатого воздуха через впускное отверстие для жидкости, выталкивают поршень 11 из цилиндра. Чтобы при выталкивании не повредить поршень о поверхность суппорта, устанавливают под поршень деревянную накладку.
Вывертывают из корпуса цилиндра штуцер 5 с колпачком 6 и внимательно осматривают рабочую поверхность цилиндра. На ней не должно быть задиров, повреждений и коррозии.
Сборка тормозного механизма проводится в последовательности, обратной разборке. При этом уплотнительные кольца 4, 12 (см. рис. 131) и колпачок 10 рекомендуется заменять новыми. Зеркало цилиндра, поршень 11 и уплотнительное кольцо 12 смазывают тормозной жидкостью, а на поверхность поршня наносят графитовую смазку, устанавливают поршень в цилиндр и, не удаляя остатки смазки, надевают защитный колпачок 10 так, чтобы его края вошли в канавки поршня и цилиндра. Направляющие пальцы смазывают смазкой УНИОЛ-1. Болты крепления суппорта с цилиндром затягивают моментами, указанными в прил. 1, после чего контрят их. После сборки и установки тормозного механизма восстанавливают уровень жидкости в бачке и прокачивают систему гидропривода.
Проверка технического состояния
Очищают все детали и внимательно проверяют их состояние: нет ли признаков износа, повреждений или коррозии. Особое внимание обращают на поверхность поршня и цилиндра. При их износе, повреждении или сильном корродировании заменяют цилиндр и поршень. С корпуса цилиндра коррозию удаляют проволочной щеткой.
Оригинал выложен на портале (AutoInstruction.ru)
Проверяют направляющие пальцы 7 (см. рис. 131) и их чехлы 8. Убеждаются, что на пальцах нет коррозии и повреждений, что они не заедают в отверстиях направляющей. Пальцы должны перемещаться свободно. В случае их коррозии и повреждений заменяют пальцы и защитные чехлы новыми.
Проверяют состояние тормозного диска. На его рабочей поверхности не допускаются задиры и глубокие риски, а также другие повреждения, от которых увеличивается износ накладок или уменьшается эффективность торможения. Проверяют толщину диска, которая должна быть не менее 7,8 мм. Если толщина менее указанной, заменяют диск. Допускается шлифовка или проточка диска, но при этом обе стороны должны обрабатываться на одинаковую глубину, а толщина диска не должна быть менее 7,8 мм.
Тормозные колодки заменяют новыми при износе накладок до толщины 1,5 мм. Колодки заменяют одновременно на обоих тормозных механизмах (обе пары колодок). Проверяют состояние поджимных пружинок колодок. При потере упругости или их поломке заменяют пружины.
Проверка биения тормозного диска

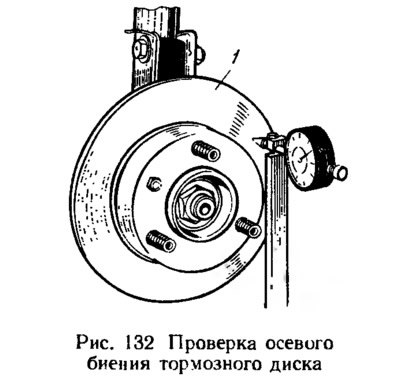

Проверяют осевое биение рабочей поверхности тормозного диска 1, не снимая его с автомобиля (рис. 132). Наибольшее допустимое биение по индикатору 2—0,15 мм. Если биение больше, заменяют диск или шлифуют его, но окончательная толщина диска должна быть не менее 7,8 мм.
Замена тормозных колодок
При необходимости замены тормозных колодок отгибают угол стопорной шайбы 5 (рис. 133) с грани нижнего болта 6, отвертывают его, придерживая ключом направляющий палец 3. Затем повертывают суппорт 7 вместе с цилиндром относительно другого пальца, вынимают тормозную колодку со стороны поршня и отпускают суппорт в рабочее положение. Осторожно, чтобы не повредить пылезащитный колпачок и не допустить выплескивание тормозной жидкости из бачка главного цилиндра, перемещают поршень как можно дальше внутрь цилиндра, отталкиваясь отверткой от поверхности тормозного диска 1. Подняв суппорт, заменяют изношенную наружную колодку 4 новой и опускают суппорт в рабочее положение. Еще раз перемещают поршень внутрь цилиндра и, подняв суппорт, ставят новую внутреннюю тормозную колодку. Опустив суппорт, завертывают и контрят болт 6.
Если уровень жидкости в бачке главного цилиндра приближается к максимальному или соответствует ему, то перед утапливанием поршня удаляют часть жидкости, чтобы не допустить ее выплескивания.
При замене колодок проверяют состояние и посадку в гнездах защитных колпачков поршней и чехлов направляющих пальцев. При необходимости заменяют их или обеспечивают правильную посадку в гнезде. Проверяют крепление направляющей 2 колодок.
