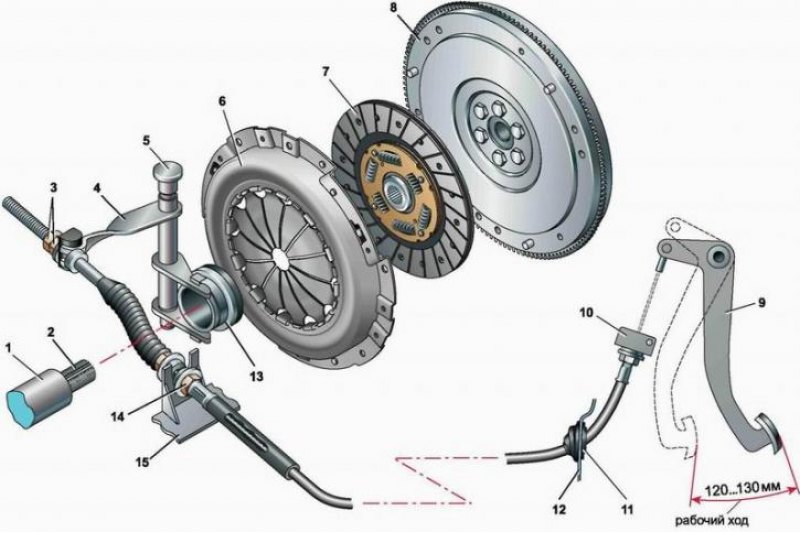

Сцепление: 1 - направляющая втулка выжимного подшипника; 2 - первичный вал коробки передач; 3 - регулировочные гайки троса; 4 - вилка выключения сцепления; 5 - втулка оси вилки; 6 - нажимной диск в сборе (корзина); 7 - ведомый диск; 8 - маховик; 9 - педаль сцепления; 10 - кронштейн оболочки троса; 11 - пыльник; 12 - перегородка моторного отсека; 13 - выжимной подшипник; 14 - гайки крепления оболочки троса; 15 - кронштейн на картере коробки передач
Сцепление установлено на маховике и закрыто алюминиевым картером, который крепится болтами к блоку цилиндров. С другой стороны картер сцепления соединен с картером коробки передач.
На шлицах первичного вала коробки передач свободно установлен ведомый диск, разделенный радиальными прорезями на двенадцать секторов. К ведомому диску с двух сторон приклепаны фрикционные накладки из специального материала. Крутящий момент от ведомого диска на его ступицу передается через пружинно-фрикционный демпфер (гаситель крутильных колебаний).
Ведущая часть сцепления (корзина) крепится к маховику шестью болтами. Корзина состоит из нажимного диска, кожуха и диафрагменной нажимной пружины. Нажимной диск подвижно закреплен на упругих пластинах внутри кожуха. Под действием диафрагменной пружины ведомый диск зажимается между нажимным диском и маховиком.
К педали шарнирно крепится верхний наконечник троса. Нижний наконечник троса шарнирно связан с вилкой выключения сцепления, ось которой установлена на двух пластмассовых втулках в картере сцепления. Выжимной подшипник - шариковый, радиально-упорный. Муфта выжимного подшипника надета на направляющую втулку и пружиной прижата к вилке выключения сцепления.
Выключение сцепления происходит при нажатии педали сцепления. При повороте вилки происходит продольное перемещение выжимного подшипника по направляющей втулке.
Внешнее кольцо выжимного подшипника постоянно прижато к лепесткам диафрагменной пружины и вращается вместе с ней.
При включенном сцеплении его ведущая и ведомая части вращаются как одно целое, передавая крутящий момент от коленчатого вала двигателя на первичный вал коробки передач. При нажатии педали сцепления вилка выключения сцепления, поворачиваясь, перемещает выжимной подшипник с его муфтой по направляющей втулке. Подшипник воздействует на диафрагменную пружину, которая, прогибаясь, отводит нажимной диск от ведомого и передача крутящего момента прекращается. При отпускании педали все детали сцепления под действием пружин возвращаются в исходное положение.
В процессе эксплуатации накладки ведомого диска изнашиваются. По мере износа педаль сцепления поднимается над полом и ее ход увеличивается. Поэтому при проведении технического обслуживания необходимо проверять состояние сцепления (см. ниже, "Проверка технического состояния сцепления") и регулировать ход педали.
Регулировка привода сцепления (хода педали) осуществляется путем изменения положения нижнего наконечника оболочки троса в кронштейне его крепления.
На автомобилях с 16-клапанными двигателями (2112 и 21124) устанавливается сцепление, отличающееся характеристиками нажимной пружины ведущей части и пружинами демпфера ведомого диска от сцепления, применяемого на автомобилях с 8-клапанными двигателями (2111 и 21114).
Оригинал найдёте на этом ресурсе: autoinstruction.ru
Предупреждение! Сцепления автомобилей с 16-клапанными и 8-клапанными двигателями не взаимозаменяемы.
Отличить сцепление автомобилей с 16-клапанными двигателями можно по отверстию между лепестками диафрагменной пружины...

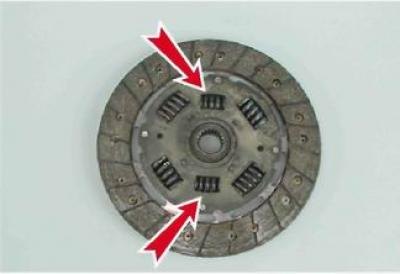

...и двум смещенным к центру пружинам демпфера.
