Примечание. Снятие, установка, замена крышки головки блока цилиндров показана на двигателе ВАЗ 21124 (1,6i). Особенности снятия, установки, замены крышки головки блока цилиндров двигателя ВАЗ 2112 (1,5i) см. в тексте.
Снятие
1. Снимаем воздушный фильтр (см. "Воздушный фильтр - снятие и установка").
2. Снимаем декоративную накладку двигателя (см. "Декоративная накладка двигателя - снятие и установка").
3.
На двигателе ВАЗ 21124 (l,6i)
а) Снимаем катушки зажигания (см. "Катушки зажигания двигателя ВАЗ 21124 (1,6i) - проверка и замена").
б) Снимаем впускной модуль (см. "Впускной модуль двигателя 21124 (1,6i) - снятие, установка, замена").
На двигателе ВАЗ 2112 (l,5i)
а) Снимаем модуль зажигания (см. "Модуль зажигания двигателя ВАЗ 2112 (1,5i) - проверка, снятие и установка").
б) Снимаем ресивер (см. "Ресивер двигателя 2112 (1,5i) - снятие и установка").
в) Отсоединяем шланг вентиляции картера от патрубка крышки.
4. Ключом на 10 мм отворачиваем болт крепления и снимаем с крышки головки блока кронштейн разъема жгута проводов форсунок.
5. Ключом на 10 мм отворачиваем болт крепления и снимаем с крышки кронштейн крепления жгута проводов ДПДЗ (датчик положения дроссельной заслонки) и РХХ (регулятора холостого хода).
6. Торцовым ключом на 8 мм отворачиваем 15 (или 14) болтов крепления крышки.
7. Снимаем крышку головки блока цилиндров.
8. Ключом на 8 мм отворачиваем шесть болтов крепления маслоотражателя.
9. Шлицевой отверткой отжимаем фиксаторы маслозаливной горловины.
10. Снимаем маслоотражатель с крышки.
11. Покачивая из стороны в сторону, извлекаем маслозаливную горловину.
Установка
1. Собираем крышку головки блока цилиндров в обратной последовательности.

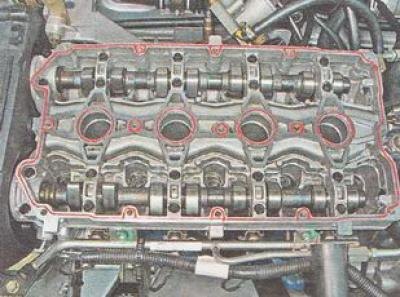

2. Перед установкой головки блока цилиндров необходимо наносим на привалочные плоскости корпуса подшипников тонкий слой анаэробного герметика Локтайт-574 или аналогичного в соответствии с показанной на фотографии схемой.
Предупреждение. При ремонте двигателя нельзя применять герметик с большим содержанием силикона (соединений кремния), пары которого могут попасть через систему вентиляции картера в цилиндры и далее в выпускной тракт. Следует использовать герметик, на упаковке которого специально указано, что он безопасен для датчика концентрации кислорода.
Устанавливаем на автомобиль крышку головки блока цилиндров двигателя на место. Болты крепления крышки затягиваем в направлении от середины к краям моментом 2,0-4,6 Н-м (0,2-0,5 кгс-м).
