Примечание. Снятие топливного бака (бензобака) показано с двигателем 21124 (1,6i). Особенности выполнения снятия бензобака на автомобилях с двигателем 2112 (1,5i) указаны в тексте.
Рекомендация. Снимать бензобак рекомендуется после того, как из него выработано максимальное количество топлива.
Для снятия, установки, замены бензобака необходима смотровая яма или эстакада.
Снятие
1. Подготавливаем автомобиль к выполнению работы (см. п. 2б "Подготовка автомобиля к ТО и ремонту").
2. Сбрасываем давление из топливопровода (см. "Топливопровод - сброс давления"). Разъем проводов к топливному модулю не подсоединяем.
3. На автомобиле с двигателем ВАЗ 2112 (l,5i) отсоединяем штуцеры топливопроводов от топливного модуля (см. п. 5 "Топливный модуль бензонасоса двигателя 2112 (1,5i) - снятие, установка, замена").
На автомобиле с двигателем ВАЗ 21124 (l,6i):
а). Отсоединяем трубки топливопровода от топливного фильтра (см. п. 4 (а, б, в) "Топливный фильтр - замена").

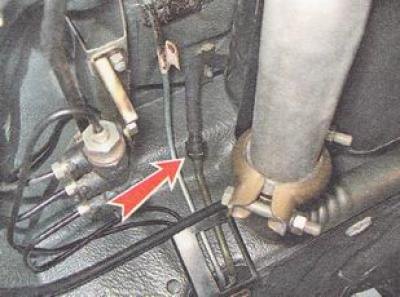

б). Отсоединяем трубку от магистрального топливопровода.
4. Крестовой отверткой ослабляем затяжку хомутов крепления двух шлангов.
5. Отсоединяем от топливного бака (бензобака) шланг гравитационного клапана...
6. ...и патрубок заливной горловины.
7. Через патрубок заливного горловины специальным шлангом для перекачки топлива (см. п. 41 "Специальные инструменты и приспособления") откачиваем топливо из бензобака.
8. Тонкими плоскогубцами ослабляем затяжку крепления пластмассового шланга выпуска воздуха из бензобака.
9. Снимаем пластмассовый шланг с патрубка бензобака.

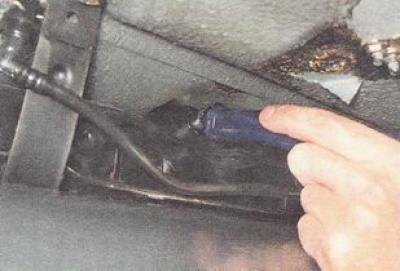

10. Патрубки и шланги бензобака затыкаем ветошью.

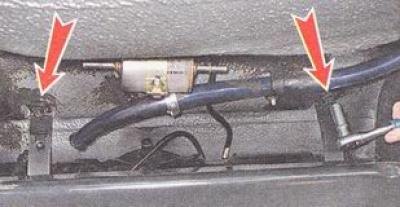

11. Торцовым ключом на 13 мм отворачиваем болты двух хомутов крепления топливного бака.

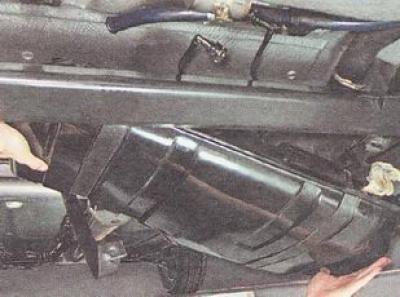

12. Снимаем с автомобиля топливный бак (бензобак).
Установка
Устанавливаем на автомобиль топливный бак (бензобак) и все снятые детали в обратной последовательности.
Рекомендация. Перед запуском двигателя включите зажигание, дождитесь когда топливный насос, накачав топливо, выключится и стравите воздух из топливной рампы через диагностический штуцер.
