Снятие
При повторной установке ремня, используя маркер или краску, стрелкой отметьте направление вращения ремня.
Уменьшите натяжение ремня привода насоса усилителя рулевого управления, генератора и вентилятора радиатора. Стальным стержнем зафиксируйте в отведенном положении натяжной ролик ремня.

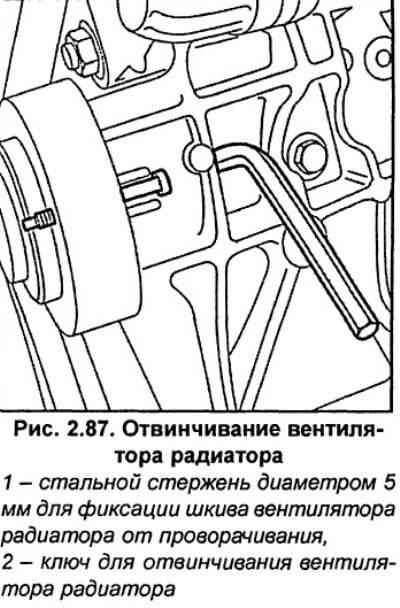

Стальным стержнем диаметром 5 мм, зафиксируйте шкив вентилятора радиатора от проворачивания и с обратной стороны шкива отвинтите и снимите вентилятор радиатора (см. рис. 2.87).

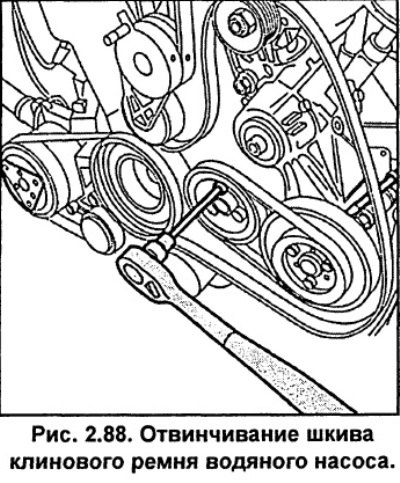

Отвинтите шкив клинового ремня водяного насоса. Для того чтобы шкив не проворачивался, при отвинчивании болтов стальным стержнем или отверткой зафиксируйте шкив насоса усилителя рулевого управления (см. рис. 2.88).
Снимите клиновой ремень.
Установка
Установите клиновой ремень.
Постепенно и равномерно привинтите шкив клинового ремня к водяному насосу.
Вручную проверните шкив водяного насоса для правильной установки клинового ремня в канавки шкива.
Затяните болты крепления шкива водяного насоса моментом 25 Нм. Производить регулировку натяжения клинового ремня не требуется.
Установите вентилятор радиатора и оденьте клиновой ремень на шкив вентилятора радиатора.
Привинтите вентилятор радиатора болтом, затянув его моментом 45 Нм, при этом зафиксируйте втулку при помощи винта 5x60 мм (см. рис. 2.87).
Установите ремень привода насоса усилителя рулевого управления, генератора и вентилятора радиатора и отрегулируйте его натяжение.
