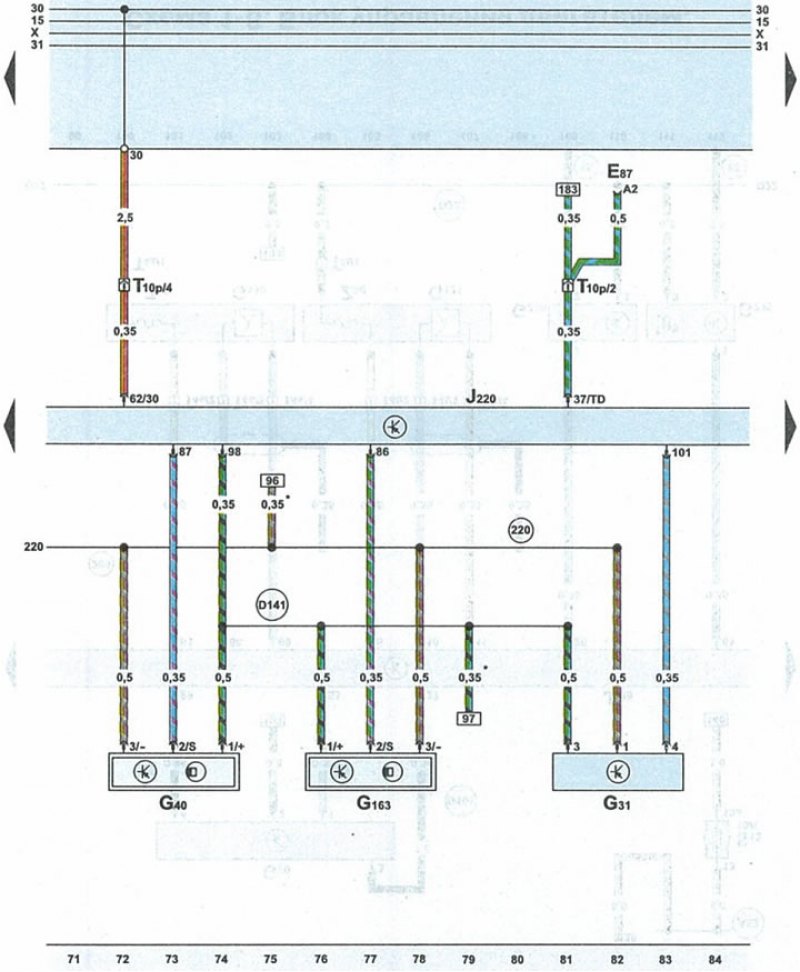

Схема 1-6. Блок управления двигателем и индукционные датчики (датчики Холла)
| Е87 | блок выключателей отопителя/кондиционера |
| G31 | датчик давления воздуха наддува |
| G40 | датчик 1 положения распределительного вала |
| G163 | датчик 2 положения распределительного вала |
| J220 | блок управления двигателем |
| Т10р | 10-контактный штекер черного цвета блока предохранителей и реле под обтекателем |
| 220 | «масса» (-) (датчика) в жгуте проводов двигателя |
| D141 | провод передачи сигнала 5V в жгуте проводов моторного отсека |
| * | только автомобили с АКПП |
