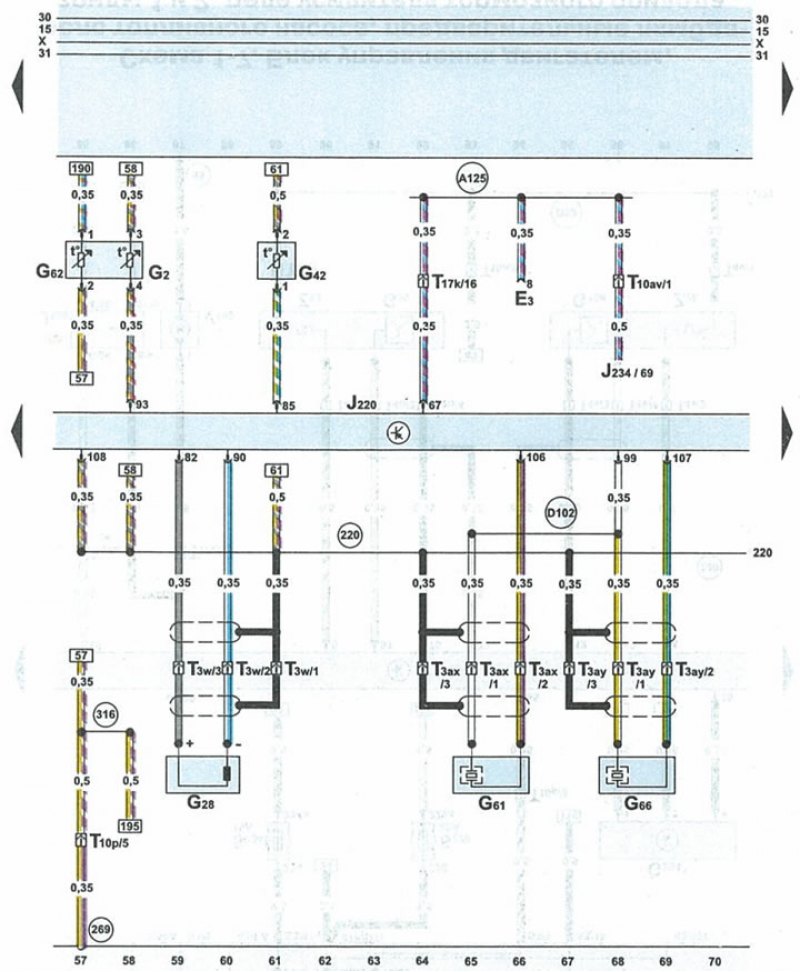

Схема 1-5. Блок управления двигателем, датчик 1 детонационного сгорания, датчик температуры охлаждающей жидкости
| Е3 | выключатель световой аварийной сигнализации |
| G2 | датчик температуры охлаждающей жидкости |
| G28 | датчик тахометра |
| G42 | датчик температуры впускаемого воздуха |
| G61 | датчик 1 детонационного сгорания топлива |
| G62 | датчик температуры охлаждающей жидкости |
| G66 | датчик 2 детонационного сгорания топлива |
| J220 | блок управления двигателем |
| J234 | блок управления подушками безопасности |
| T3w | 3-контактный штекер серого цвета датчика тахометра |
| Т3ах | 3-контактный штекер коричневого цвета датчика 1 детонационного сгорания |
| Т3ау | 3-контактный штекер коричневого цвета датчика 2 детонационного сгорания |
| Т10р | 10-контактный штекер черного цвета блока предохранителей и реле под обтекателем |
| T10av | 10-контактный штекер желтого цвета на правой стороне передней стойки |
| Т17k | 17-контактный штекер красного цвета блока предохранителей и реле под обтекателем |
| 220 | «масса» (-) (датчика) в жгуте проводов двигателя |
| 269 | «масса» (-) (датчика 1) в жгуте проводов панели приборов |
| 316 | «масса» (-) (датчика 2) в жгуте проводов двигателя |
| А125 | провод передачи сигнала столкновения (краш-сигнал) в жгуте проводов панели приборов |
| D102 | соединение 2 в жгуте проводов моторного отсека |
