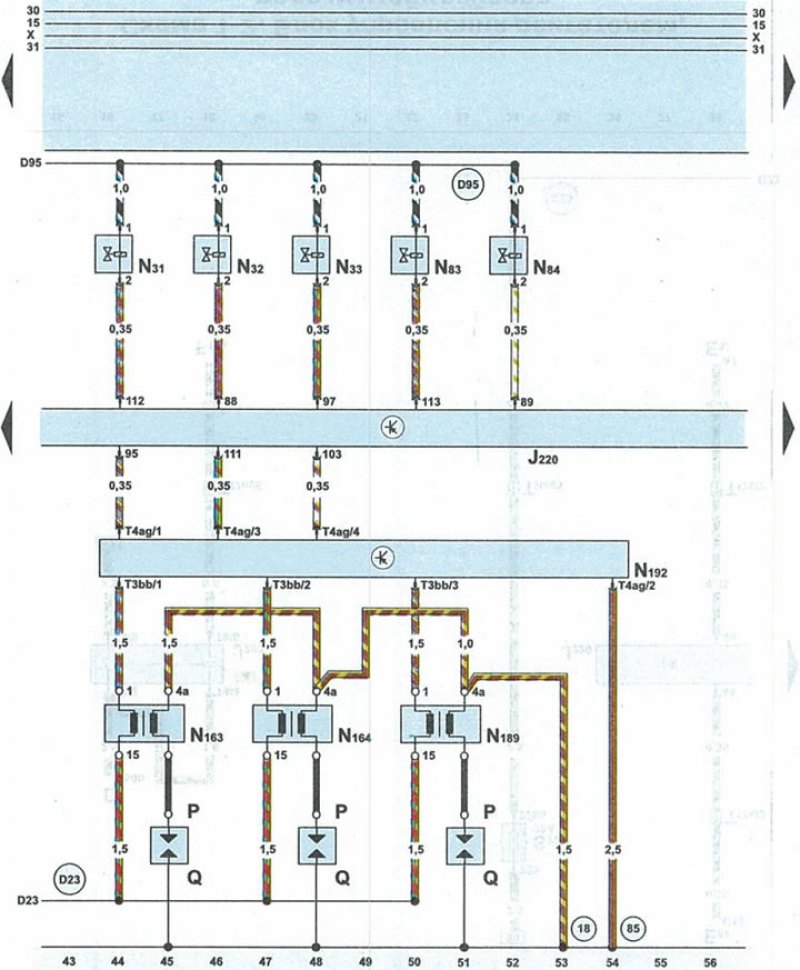

Схема 1-4. Блок управления двигателем, катушки зажигания, выходной каскад №2
| J220 | блок управления двигателем |
| N31 | форсунка цилиндра №2 |
| N32 | форсунка цилиндра №3 |
| N33 | форсунка цилиндра №4 |
| N83 | форсунка цилиндра №5 |
| N84 | форсунка цилиндра №6 |
| N163 | катушка зажигания №4 |
| N164 | катушка зажигания №5 |
| N189 | катушка зажигания №6 |
| N192 | выходной каскад №2 |
| Р | штекер свечи зажигания |
| Q | свечи зажигания |
| Т3bb | трехконтактный штекер коричневого цвета на выходном каскаде |
| Т4ag | 4-контактный штекер коричневого цвета на выходном каскаде |
| Т10n | 10-контактный штекер оранжевого цвета возле блока предохранителей и реле под обтекателем |
| 18 | точка «массы» (-) на блоке цилиндров |
| 85 | соединение 1 с «массой» (-) в жгуте проводов моторного отсека |
| D23 | соединение в жгуте проводов с правой стороны моторного отсека (защищенное предохранителем 29) |
| D95 | соединение проводов топливных форсунок со жгутом проводов моторного отсека |
