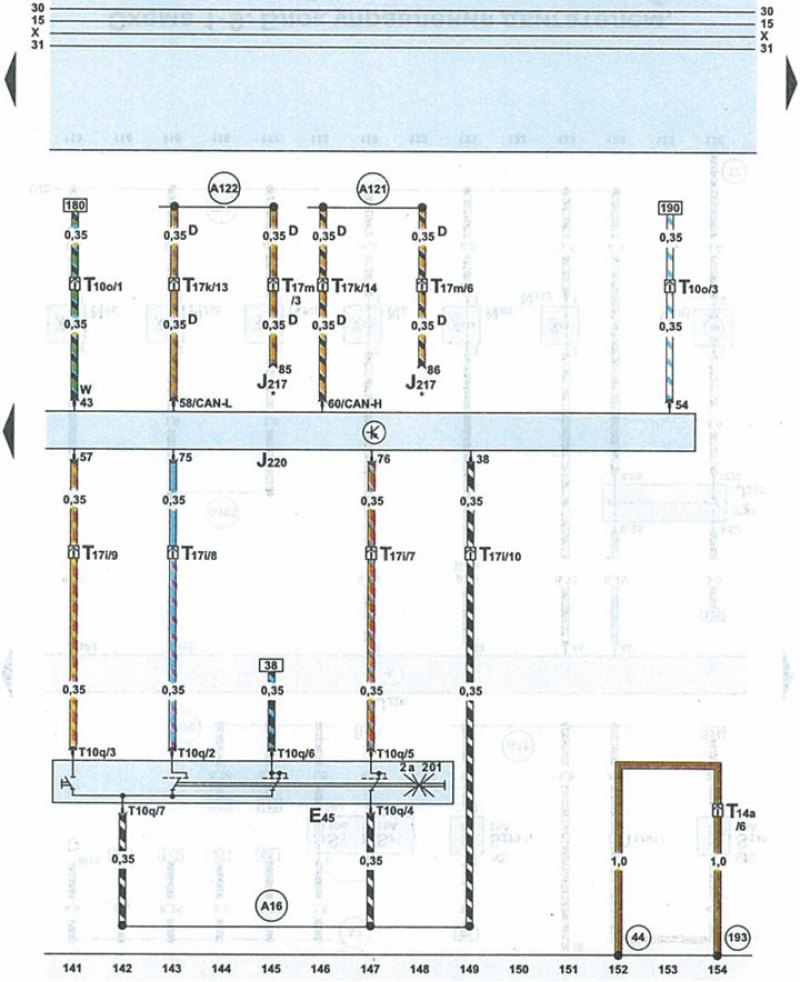

Схема 1-11. Блок управления двигателем, выключатель круиз-контроля
| Е45 | выключатель круиз-контроля |
| J217 | блок управления АКПП |
| J220 | блок управления двигателем |
| Т10о | 10-контактный штекер коричневого цвета на блоке предохранителей и реле под обтекателем |
| T1Oq | 10-контактный штекер черного цвета выключателя круиз-контроля |
| Т14а | 14-контактный штекер черного цвета с левой стороны моторного отсека |
| T17i | 17-контактный штекер белого цвета на блоке предохранителей и реле под обтекателем |
| Т17k | 17-контактный штекер красного цвета на блоке предохранителей и реле под обтекателем |
| Т17m | 17-контактный штекер синего цвета на правой стороне передней стойки |
| 44 | точка «массы» (-) на левой части передней стойки внизу |
| 193 | провод 1 «массы» (-) в жгуте проводов вентилятора радиатора |
| А16 | провод круиз-контроля в жгуте проводов панели приборов |
| А121 | провод шины (High-Bus) обмена данными в жгуте проводов панели приборов |
| А122 | провод шины (Low-Bus) обмена данными в жгуте проводов панели приборов |
| D | шины обмена данными |
| * | автомобили с АКПП |
