Проверка
1. Датчик установлен в корпусе термостата, его сигналы используются как блоком управления двигателем, так и указателем температуры на панели приборов.
2. Если неисправен датчик или его проводка, в электронном блоке управления (контроллере) будет отложен код неисправности, который считывается после подключения к диагностическому разъему в центральной консоли внешнего сканера подходящей конструкции.
3. При сохранении кода неисправности в памяти блока управления следует тщательно проверить проводку и сам датчик, его разъем. Если нет возможности подключить для проверки исправный датчик, потребуется подключение специализированного оборудования Volvo — поручите эту задачу специалистам дилерского автосервиса Volvo.
Снятие
4. Частично слейте охлаждающую жидкость (см. главу 1А или 1Б) до уровня ниже датчика (слить потребуется примерно два литра).
Бензиновые модели до 2001 года выпуска
5. Отверните два болта с головками Тогх и снимите крышку корпуса термостата.
6. Отсоедините проводку у ближайшего к датчику разъема. Выверните датчик из корпуса термостата (см. рис.).

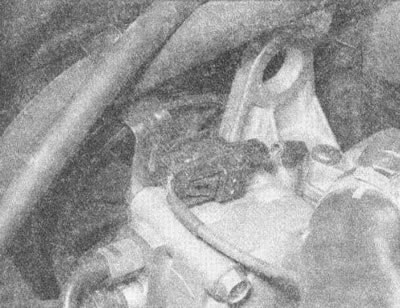

Рис. 6.6, а. Отсоедините разъем проводки датчика температуры над насосом ГУР

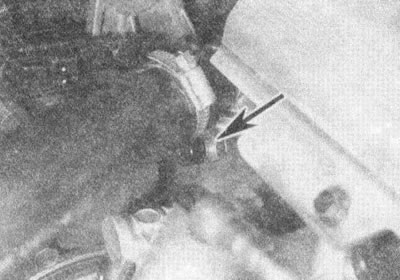

Рис. 6.6, 6. Датчик температуры охлаждающей жидкости (стрелка)
Бензиновые модели выпуска с 2001 года
7. Отверните винты, отцепите защелки и снимите верхнюю крышку ремня ГРМ. Отсоедините разъем проводки датчика.
8. Снимите датчик с корпуса термостата. Если установлено уплотнительное кольцо, снимите его и выбросьте — для установки требуется новое.
Дизельные модели
9. Стяните с двигателя верхнюю пластиковую крышку, потянув ее вверх.
10. Отсоедините разъем проводки и выверните датчик из корпуса (см. рис.). Если установлено уплотнительное кольцо, снимите его и выбросьте — для установки требуется новое.

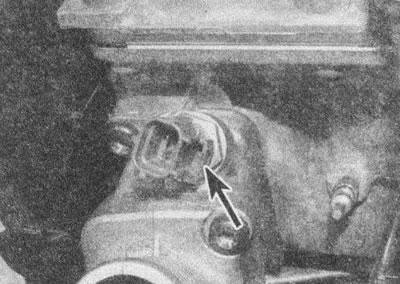

Рис. 6.10. Выверните датчик температуры (стрелка) из корпуса
Установка
11. Заверните новый датчик, смазав его резьбу герметиком или установив новое уплотнительное кольцо (в зависимости от конструкции). Подключите к датчику разъем проводки. Установите корпус термостата, надежно затянув болты. Установка остальных компонентов — обратная процедура.
12. Долейте охлаждающую жидкость, как указано в Еженедельных проверках.
