Общая информация
1. Дополнительный отопитель устанавливается на некоторые модели в качестве опции. Этот агрегат может включаться как водителем вручную, так и дистанционно или по заданной программе. Отопитель работает как подогреватель жидкости в системе охлаждения, прогревая его и салон. Система с термостатическим управлением содержит топливный насос, теплообменник с топливной форсункой, дополнительный насос охлаждающей жидкости, запальные свечи, модуль управления и соединительные трубки, проводку.
Узел отопителя
2. Отсоедините провод от отрицательной клеммы аккумулятора, как это описано в главе 5А.
3. Снимите передний бампер, как описано в главе 11.
4. Отверните два винта крепления грязеотбойника, освободите фиксаторы переднего края и, потянув назад, снимите грязеотбойник (см. рис. 5.7).
5. Отверните два винта и два болта и снимите левую боковую скользящую опору бампера (см. рис.).

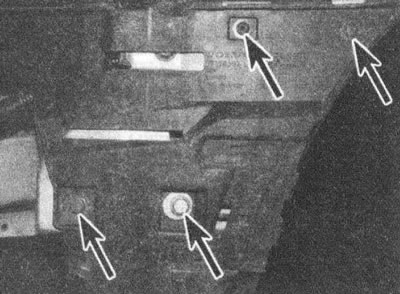

Рис. 11.5. Отверните болты и винты (стрелки) и снимите скользящую опору бампера
6. Пережав струбцинами шланги системы охлаждения, ведущие к радиатору отопителя, распустите хомуты и отсоедините их. Будьте готовы к разливу жидкости.
Модели выпуска до сентября 2001 года
7. Отсоедините от отопителя топливо-провод (быстроразъемный фитинг) и разъем проводки. Заткните топливопровод, чтобы не попала грязь.
8. Узел отопителя крепится к подрамнику или тремя винтами, или кронштейном (один болт крепления к подрамнику). Отверните крепления и снимите узел отопителя (см. рис.). Болт крепления кронштейна к подрамнику повторному использованию не подлежит.

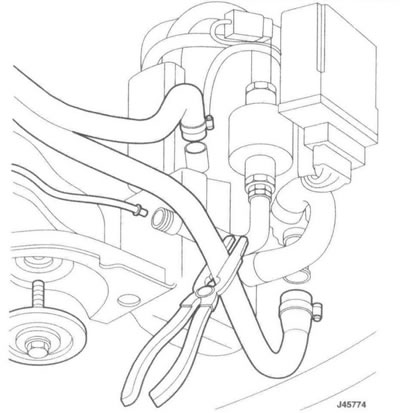

Рис. 11.8. Дополнительные отопители ранних моделей могут быть закреплены к подрамнику болтом
9. Установка — обратная процедура. В завершение залейте охлаждающую жидкость, как описано в главе 1А или 1Б. Новый болт крепления затягивайте предписанным моментом.
Модели выпуска с октября 2001 года
10. Распустите хомут и отсоедините от отопителя топливопровод. Заткните отверстия, чтобы не попала грязь.
11. Отверните верхнюю гайку и два винта крепления кронштейна к кузову автомобиля, отцепите отопитель от верхней опоры и снимите его. Дальнейшую разборку отопителя следует доверить дилерскому автосервису Volvo.
12. Установка — обратная процедура. В завершение залейте охлаждающую жидкость, как описано в главе 1А или 1Б.
Модуль управления
13. Отсоедините провод от отрицательной клеммы аккумулятора, как это описано в главе 5А.
Модели выпуска до сентября 2001 года
14. Отверните два винта крепления грязеотбойника, освободите фиксаторы переднего края и, потянув назад, снимите грязеотбойник (см. рис. 5.7). Сдвиньте защелку и отсоедините разъем проводки модуля управления.
15. Ослабив два винта, снимите модуль.
16. Установка — обратная процедура.
Модели выпуска с октября 2001 года
17. Снимите передний бампер, как описано в главе 11.
18. Отверните два винта крепления грязеотбойника, освободите фиксаторы переднего края и, потянув назад, снимите грязеотбойник (см. рис. 5.7).
19. Отверните два винта и два болта и снимите левую боковую скользящую опору бампера (см. рис. 11.5).
20. Разрежьте пластиковый хомут крепления. Ослабьте верхнюю гайку крепления, отверните нижнюю и стяните модуль с опоры.
21. Сдвинув защелку, снимая модуль, отсоедините разъем проводки.
22. Установка — обратная процедура.
Запальные свечи
23. Отсоедините провод от отрицательной клеммы аккумулятора, как это описано в главе 5А.
Модели выпуска до сентября 2001 года
24. Отверните два винта крепления грязеотбойника, освободите фиксаторы переднего края и, потянув назад, снимите грязеотбойник (см. рис. 5.7).
25. Сняв защитный колпачок, отверните гайку и отсоедините провод питания свечи. Выверните свечу.
26. Заверните свечу и затяните ее предписанным моментом. Подключите провод.
27. Установка остальных компонентов — обратная процедура. Дайте двигателю несколько минут поработать на холостых оборотах, перед тем как запускать отопитель.
Модели выпуска с октября 2001 года
28. Снимите передний бампер, как описано в главе 11.
29. Отверните два винта крепления грязеотбойника, освободите фиксаторы переднего края и, потянув назад, снимите грязеотбойник (см. рис. 5.7).
30. Отверните два винта и два болта и снимите левую боковую скользящую опору бампера (см. рис. 11.5).
31. Стяните провод питания со свечи и выверните ее.
32. Заверните свечу и затяните ее предписанным моментом. Подключите провод. Установка остальных компонентов — обратная процедура. Дайте двигателю несколько минут поработать на холостых оборотах, перед тем как запускать отопитель.
Насос охлаждающей жидкости
33. Снимите модуль управления, как описано выше в настоящем параграфе, не отсоединяя разъем от его проводки. Отведите модуль в сторону.
34. Пережмите шланги охлаждения, распустите хомуты и отсоедините шланги. Будьте готовы к разливу жидкости.
35. Разрежьте пластиковый хомут и отсоедините разъем проводки насоса.
36. Запомнив способ установки насоса, отверните болт с гайкой и снимите насос.
37 Установка — обратная процедура. Дайте двигателю несколько минут поработать на холостых оборотах, перед тем как запускать отопитель.
Термостат защиты от перегрева, датчик пламени и датчик температуры охлаждающей жидкости
38 Снимите узел отопителя, как описано выше в настоящем параграфе.
39. Отвернув гайку, снимите крышку над датчиком температуры ОЖ и термостатом. Выньте датчик, отверните гайку и снимите термостат (см. рис.).

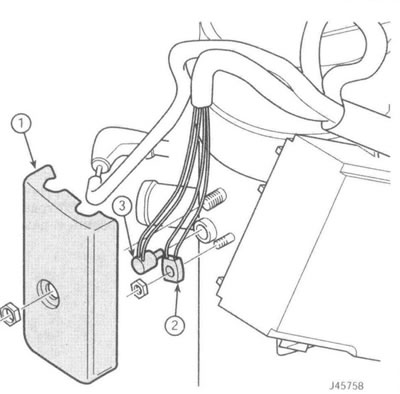

Рис. 11.39. Защита отопителя от перегрева (термостат) (2), датчик температуры охлаждающей жидкости (3) и крышка (1)
40. Отсоедините модуль управления от отопителя, как описано выше в этом параграфе. Отсоедините впускной шланг, ослабьте три винта и снимите кожух вентилятора сверху отопителя (см. рис.).

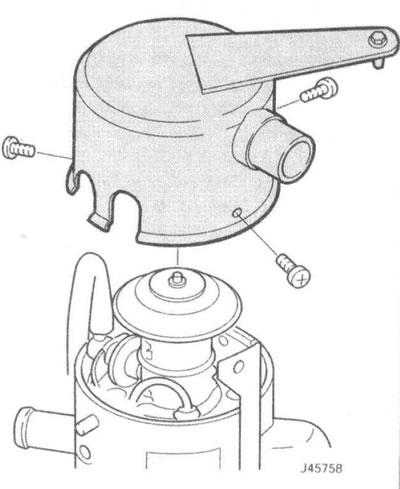

Рис. 11.40. Отверните три винта и снимите кожух
41. Отсоедините разъем проводки мотора вентилятора и выньте датчик пламени (см. рис.). На моделях выпуска до сентября 2001 года проводку потребуется обрезать и разделить жгут проводки. На моделях выпуска с октября 2001 года проводку снимите с автомобиля.

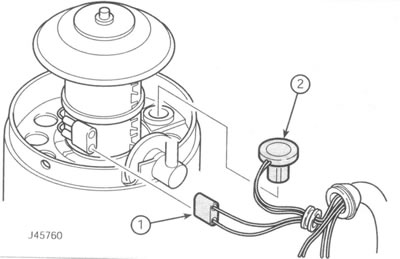

Рис. 11.41. Разъем проводки мотора вентилятора (1) и датчик пламени (2)
42. Установка — обратная процедура.
Топливный насос
Модели выпуска до сентября 2001 года
43. Снимите узел отопителя и модуль управления, как описано выше в этом параграфе.
44. Перережьте металлические хомуты и отсоедините от насоса топливопроводы.
45. Отсоедините разъем проводки, отверните две гайки и снимите насос с узла (см. рис.).

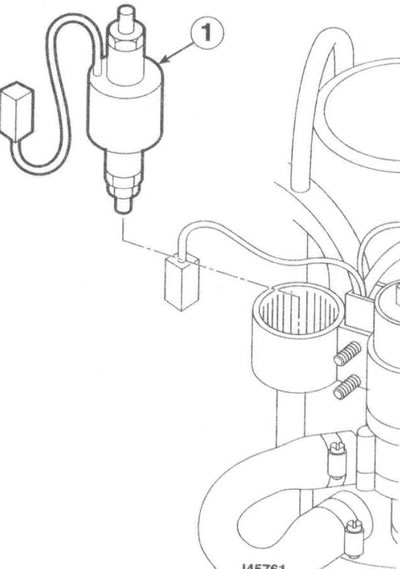

Рис. 11.45. Топливный насос (1) — модели выпуска до сентября 2001 года
46. При установке насоса используйте новые червячные хомуты.
Модели выпуска с октября 2001 года
47. Топливный насос установлен перед топливным баком. Чтобы отсоединить топливопровод, нужно сжать фиксатор быстроразъемного фитинга. Заткните отверстия, чтобы не попала грязь.
48. Отсоедините разъем проводки насоса, отверните гайку и выньте насос из опоры, запомнив его положение.
49. Устанавливая насос, очень важно соблюсти его правильное (прежнее) положение. Насос на заводе устанавливается под углом 15° к горизонтали.
