Фары
Примечание: при замене ламп (в особенности ламп фар) не касайтесь их стекла пальцами. Жир с пальцев выделяет при нагреве (когда лампа включена) пары, которые могут быстро повредить рефлектор Если вы случайно коснулись стекла лампы пальцами, сотрите все следы мягкой тряпкой, смоченной в метилированном спирте.
Ранние модели с круглыми фарами
1. Открыть крышку капота.
2. Снять 2 быстроразъемных крепления, фиксирующих облицовку фары, и затем саму облицовку (см фотографию).

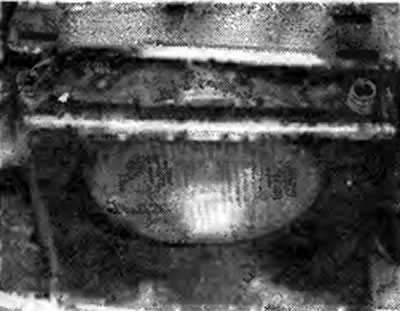

Фотография 15.2. Снятие облицовки фары на ранних
3. Повернуть хромированное кольцо против часовой стрелки для того, чтобы освободить его (см. фотографию), и вытащить фару.

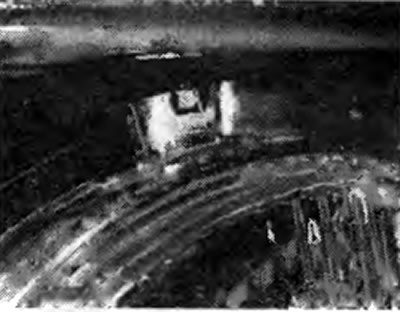

Фотография 15.3. Снятие хромированного кольца
4. Отсоединить электроразъем и снять резиновый чехол (см. фотографию).

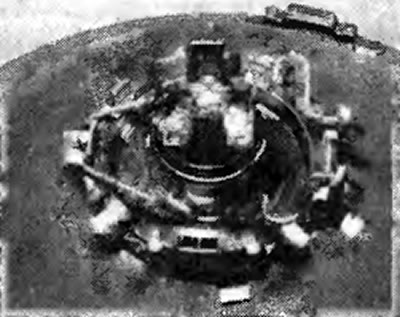

Фотография 15.4. Отсоединение электроразъема
5. Разжать пружинный зажим, фиксирующий лампу, и снять лампу (см. фотографии).

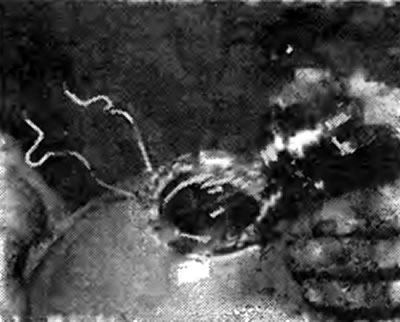

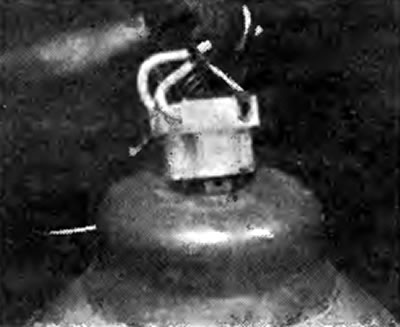

Фотография 15.5А. Разжать пружинный зажим... |
 |
6. Установка новой лампы производится в обратном порядке.
Ранние модели с квадратными фарами.

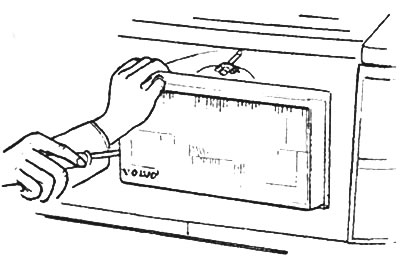

Рис. 12.15. Отсоединение квадратной фары раннего типа
Примечание: на ранних моделях могут стоять квадратные фары двух типов герметичные фары, не подлежащие дальнейшей разборке, и фары со сменной линзой, процедура разборки которых сходна с той которая указана в разделе 16 для квадратных фар последнего типа.
7. Выполнить операции, указанные в параграфах 1 и 2.
8. Ухватиться за верхнюю часть фары и потянуть его вперед, чтобы разъединить шаровое шарнирное соединение.

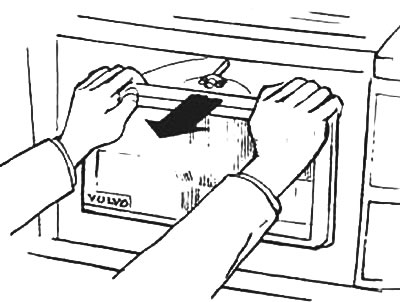

Рис. 12.14. Рассоединение шарового шарнирного соединения на ранних моделях с квадратными фарами
9. Вставить отвертку с одной стороны фары и поддеть ее вперед, чтобы вытащить из корпуса. Повторить эту процедуру с другой стороны фары и вытащить ее наружу.
10. Отсоединить от фары электроразъем.
11. С задней части фары имеются 2 патрона: верхний для дальнего и нижний для ближнего света. Замена ламп производится как и в случае круглых фар.
12. Установка фары на место производится в обратном порядке.
Последние модели с квадратными фарами
13. К обеим лампам можно подобраться из моторного отделения.
14. Замена ламп на левой фаре облегчается, если снять аккумулятор.
15. Отсоединить или снять аккумулятор (по желанию).
16. Отсоединить от фары электроразъем (см. фотографию).

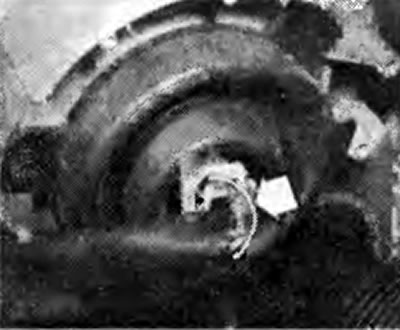

Фотография 15.16. Отсоединить электроразъем
17. Снять резиновый чехол (см. фотографию).

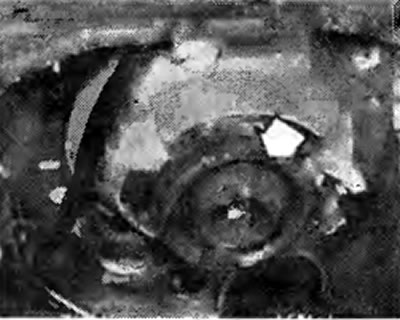

Фотография 15.17. Снять резиновый чехол
18. Разжать пружинный зажим (см. фотографию).

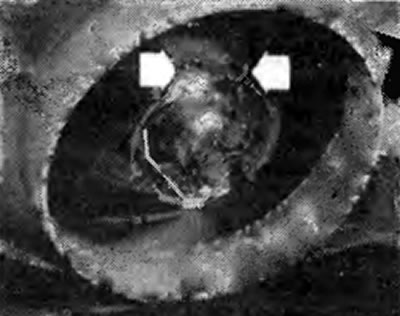

Фотография 15.18. Разжать пружинный зажим
19. Снять лампу (см фотографию).

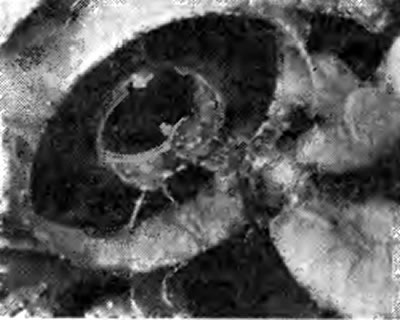

Фотография 15.19. Снять лампу
20. Установка новой лампы производится в обратном порядке.
Передние габариты и указатели поворота
21. На ранних моделях вывернуть 2 винта, крепящих линзу и снять ее (см. фотографию).

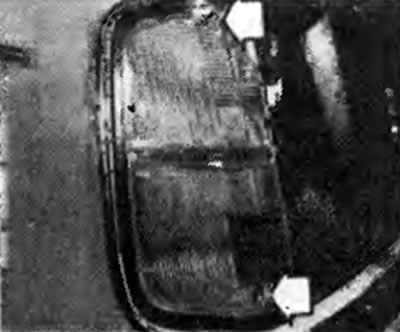

Фотография 15.21. Два винта, крепящих линзы ранних типов
22. На последних моделях (с 1979 года) линза крепится тремя винтами (см. фотографию).

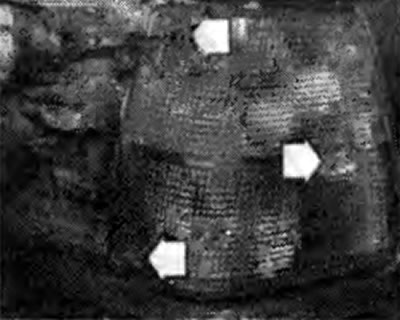

Фотография 15.22. На последних моделях линзы крепятся тремя винтами (показаны стрелками)
23. Лампы имеют штыковую посадку в своих патронах (см. фотографию).

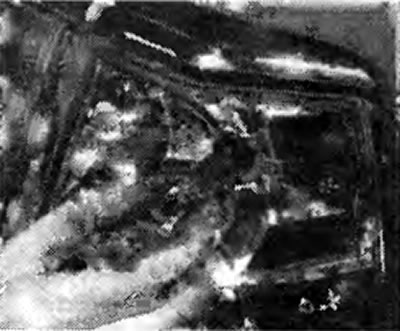

Фотография 15.23. Снятие лампы
Боковые повторители указателей поворота
24. Вытолкнуть линзу вперед, одновременно поддев чем-нибудь ее задний край.
25. Вытащить патрон лампы из линзы (см. фотографию).

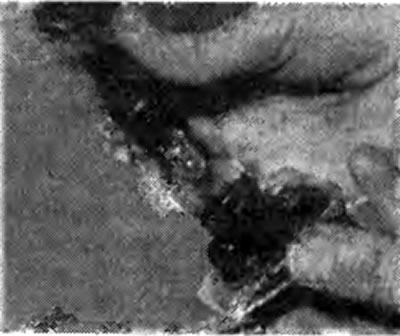

Фотография 15.25. Вытащить лампу с патроном из повторителя указателя поворота
26. Лампа имеет нажимную посадку в своем патроне.
Верхний стоп-сигнал
27. Снять наружную крышку (см. фотографию).

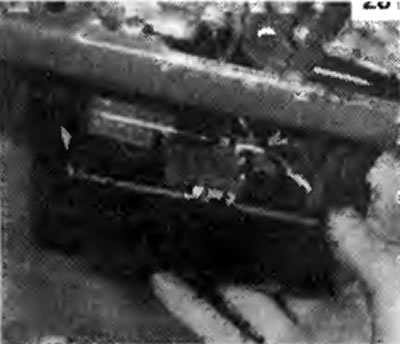

Фотография 15.27. Потянуть за наружную крышку и снять ее
28. Поддеть рефлектор и вытащить его из пластмассовых зажимов на линзе (см. фотографии).

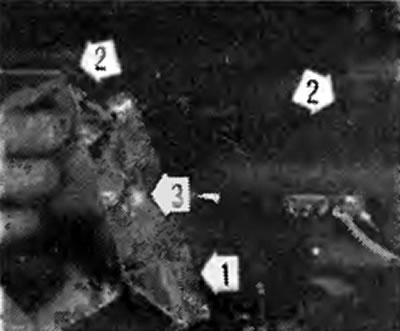

Фотография 15.28А. Рефлектор (1), пластмассовые зажимы (2) и лампа (3) |

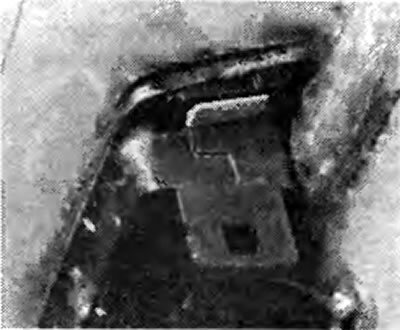

Фотография 15.28В. Расположение зажимов линзы |
29. Лампа имеет штыковую посадку в своем патроне.
Освещение номерного знака
30. Поддеть фонарь и вытащить его из корпуса (для Estate и ранних Saloon) или сдвинуть его назад для того, чтобы освободить (последние модели Saloon).
31. Снять внутреннюю крышку (если имеется) (см. фотографию).

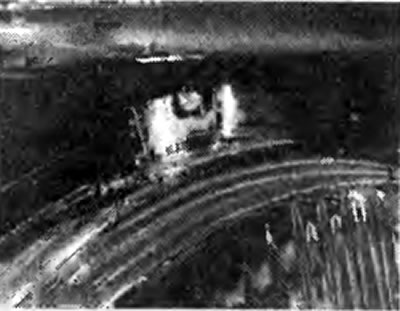

Фотография 15.31. Снять внутреннюю крышку
32. Лампа либо имеет штыковую посадку (нажать и повернуть), либо относится к гирляндному типу и стоит между двумя пружинными контактами (см. фотографию).

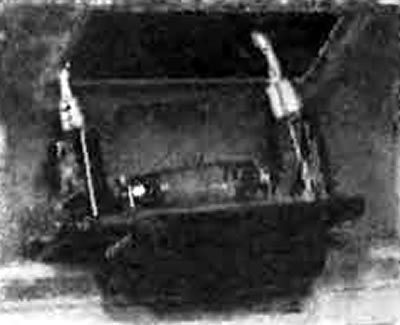

Фотография 15.32. Лампа гирляндного типа
33. Для снятия фонаря отсоединить от него провода, заметив, к каким клеммам они были подключены.
Комбинированные задние фонари
Ранние модели (Saloon)

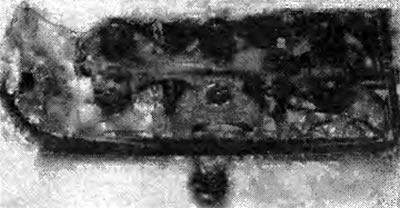

Рис. 12.16. Задний комбинированный фонарь на последних моделях Saloon

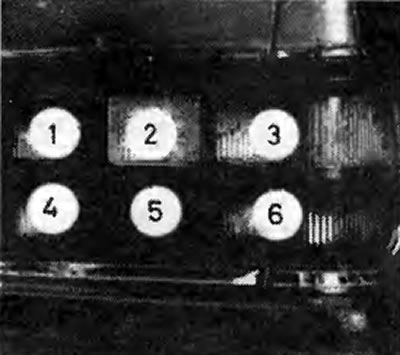

Рис. 12.17. Состав заднего комбинированного фонаря на моделях Saloon: 1. Стоп-сигнал; 2. Огонь заднего хода; 3. Указатель поворота; 4. Хвостовой огонь; 5. Отражатель; 6. Противотуманный огонь
34. Вывернуть 4 винта, крепящих линзу к подложке (см. фотографию).

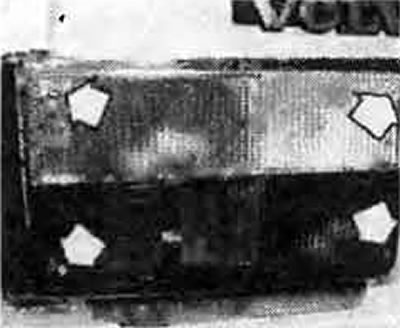

Фотография 15.34. Крепежные винты заднего фонаря на ранних моделях Saloon (показаны стрелками)
35. Лампы имеют штыковую посадку в своих патронах (см. фотографию).

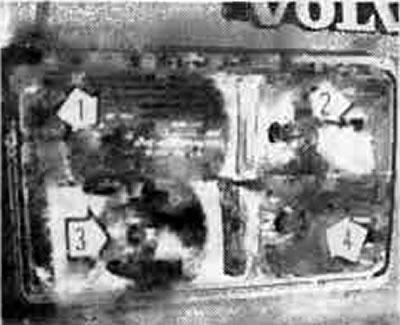

Фотография 15.35. Задний фонарь — линза снята, чтобы были видны лампы: 1. Указатель поворота; 2. Огонь заднего хода; 3. Хвостовой огонь; 4. Стоп-сигнал.
Ранние модели (Estate)

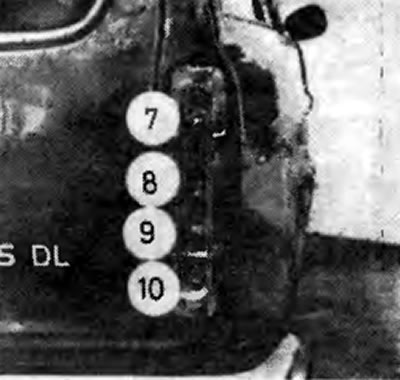

Рис-. 12.18. Состав заднего комбинированного фонаря на моделях Estate: 7. Указатель поворота; 8. Огонь заднего хода; 9. Стоп-сигнал; 10. Хвостовой огонь.

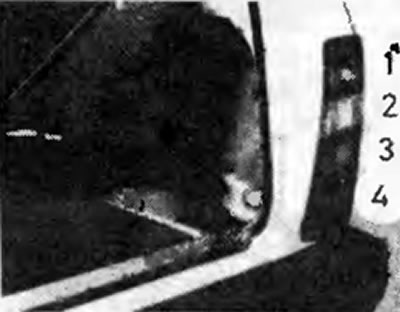

Рис. 12.19. Состав заднего комбинированного фонаря на последних моделях Estate: 1. Противотуманный огонь; 2. Огонь заднего хода; 3. Указатель поворота; 4. Стоп-сигнал и хвостовой огонь.
36. Процедура замены ламп такая же, как для моделей Saloon, но задние фонари имеют другую форму.
Последние модели (Saloon)
37. К лампам можно подобраться через багажник.
Оригинал расположен на ресурсе Autoinstruction.ru
38. Вывернуть барашковую ручку и повернуть панель вверх и наружу.
39. Повернуть патроны ламп против часовой стрелки для того, чтобы их можно было снять.
40. Лампы имеют штыковую посадку в своих патронах. Последние модели (Estate).
41. Для того, чтобы подобраться к левому фонарю, отсоединить боковую крышку в багажном отделении и снять запасное колесо.
42. Для того, чтобы подобраться к правому фонарю, поднять панель пола и отсоединить и снять боковую панель.
43. Повернуть патроны ламп против часовой стрелки для того, чтобы их можно было снять.

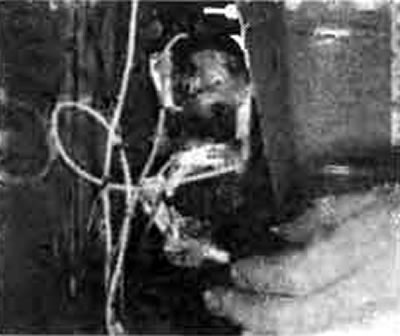

Фотография 15.43. Снятие патрона с лампой на последних моделях Estate
44. Лампы имеют штыковую посадку в своих патронах.
