Подкапотная лампа
1. Вывернуть крепежный винт (см. фотографию).

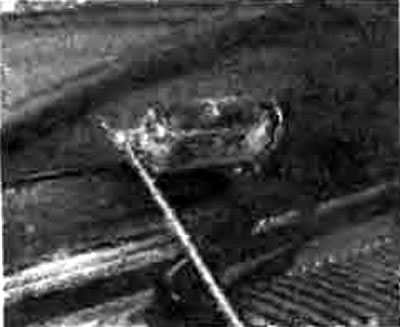

Фотография 18.1. Снятие винта, фиксирующего подкапотную лампу
2. Вытащить патрон лампы и отсоединить провод (см. фотографию).

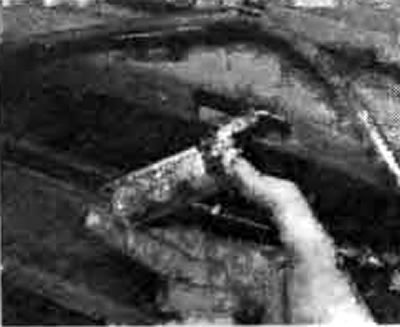

Фотография 18.2. Извлечение патрона с лампой
3. Лампа относится к гирляндному типу и удерживается двумя пружинными контактами.
4. Лампа включается ртутным выключателем при открывании крышки капота и автоматически выключается, когда вы закрываете капот (см. фотографию).

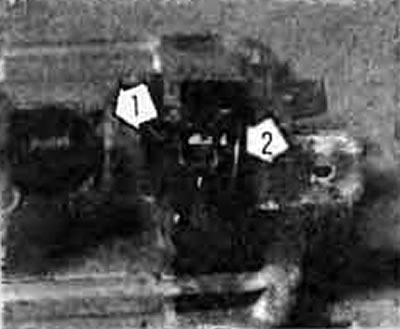

фотография 18.4. Ртутный выключатель. Видны патрон лампы (1) и сам ртутный выключатель (2)
5. Установка новой лампы производится в обратном порядке.
Лампа освещения салона, включающаяся при открытии дверей
6. Поддеть и снять пластмассовую линзу.
7. Лампа относится к гирляндному типу и удерживается двумя пружинными контактами (см. фотографию).

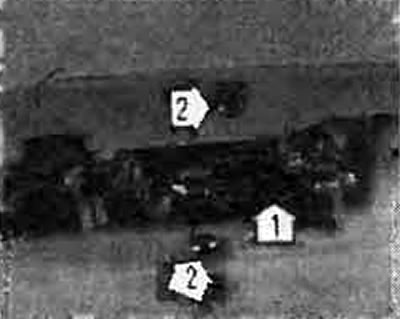

Фотография 18.7. Лампа освещения салона, включающаяся при открытии дверей. Линза снята, видны лампа гирляндного типа (1) и крепежные винты (2)
8. Для снятия лампы в сборе вывернуть два винта и снять лампу с потолка салона, отсоединив провода.
9. Установка новой лампы производится в обратном порядке.
Лампа освещения багажника (модели Saloon)
10. Процедура замены лампы аналогична той, которая дана для подкапотной лампы.
Лампа освещения багажника (модели Estate)
11. Процедура замены лампы аналогична той которая дана для лампы освещения салона включающейся при открытии дверей.
