Фары
Открыть капот.

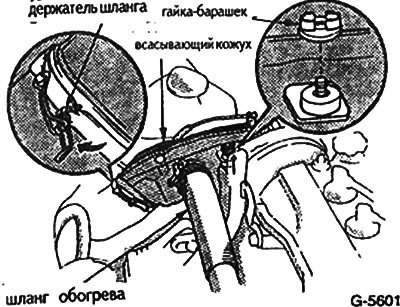

Только для автомобиля с двигателем 105 л.с.: Отдать гайку-барашек всасывющего канала на правой фаре. Раскрыть держатель шланга и вытянуть всасывющий канал наверх. При этом необходимо снять шланг подогрева со штуцера выпускного коллектора двигателя.

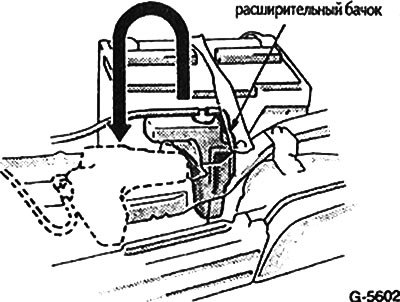

Только для автомобилей с 5/87 г. выпуска: Вынуть наверх расширительный бачок охлаждающей жидкости на левой фаре. Не расплескивать при этом жидкость. Не ставить бачок на двигатель и на аккумуляторную батарею.
Оригинал выложен на портале [AutoInstruction.ru]

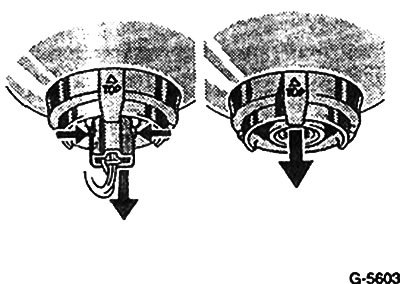

Расстыковать штеккерное соединение и снять резиновую крышку.

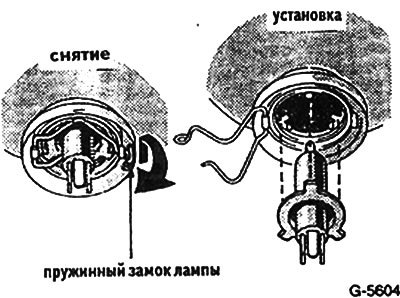

Раскрыть пружинный замок патрона лампы.
Вынуть вышедшую из строя лампу.
Вставить новую лампу так, чтобы ушки на ее цоколе вошли в соответствующие пазы на корпусе патрона.
Закрыть пружинный держатель.

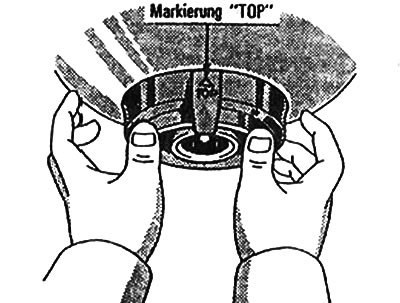

Установить на фару резиновую крышку. Надпись «ТОР» на крышке должна быть обращена вверх.
Состыковать штеккерное соединение.
Если снимались шланг воздушного фильтра и расширительный бачок охлаждающей жидкости, поставить их на место.
Проверить регулировку фары в условиях специализированной мастерской.
Передний стояночный огонь

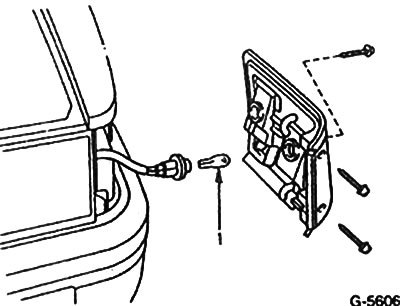

Вывернуть 1-3 винта (в зависимости от модели) крепления рассеивателя и снять светильник.
Вывернуть патрон лампы в левую сторону и вынуть его.
Вынуть из патрона вышедшую из строя лампу. Лампа в патроне не имеет специального крепления.
Вставить новую лампу и слегка вдавить ее.
Вставить лампу с патроном в рефлектор и зафиксировать поворотом направо.
Боковые повторители (все) и фонари заднего хода полноприводного автомобиля

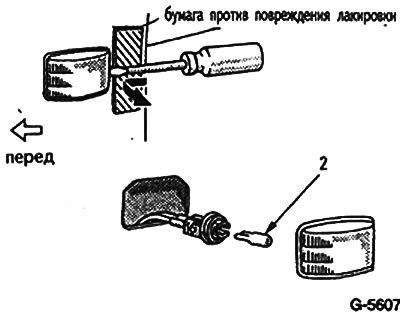

Автомобили с 5/87 г. выпуска: Снять, поддев отверткой, рассеиватель. Для защиты покрытия подложить под отвертку прокладку. Вывернуть в левую сторону патрон и вынуть лампу. Установить новую лампу и вставить на место патрон. Установить на место рассеиватель.
Автомобили до 4/87 г. выпуска: Вывернуть два крепежных винта и снять рассеиватель. Вынуть лампу из патрона. Вставить новую лампу. Закрепить винтами рассеиватель.
Передние указатели поворота, противотуманные фары

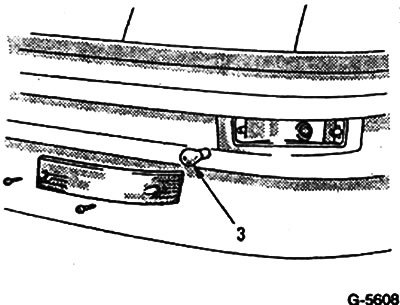

Вывернуть винты крепления рассеивателя (У противотуманных фар Liftback с 5/87 г. выпуска снять патрон на задней стенке фары поворотом влево).
Лампу вдавить слегка в патрон, повернуть влево на 90° и вынуть.
Вставить новую лампу, слегка нажать и повернуть ее вправо.
Установить рассеиватель и закрепить его винтами.
Задние фонари

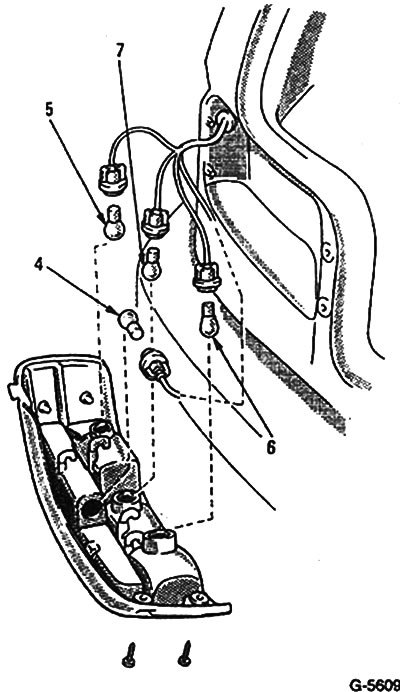

Модель Compact с 5/87 г. выпуска

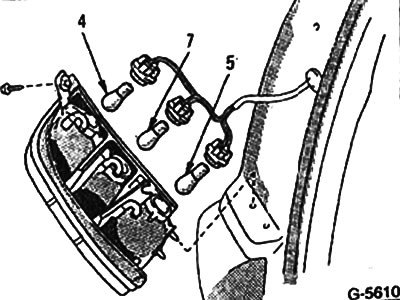

Модель Combi с 8/87 г. выпуска

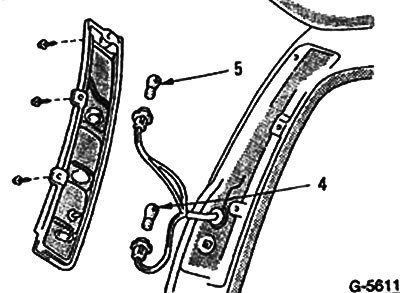

Полноприводная модель с 2/88 г. выпуска

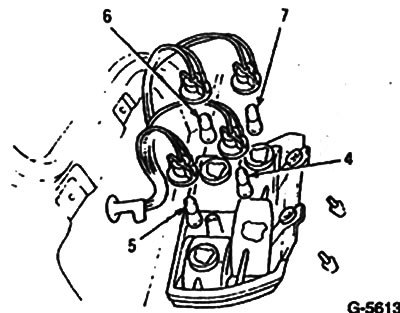

Модель Compact до 4/87 г. выпуска
Вывернуть винты крепления рассеивателя и снять его.

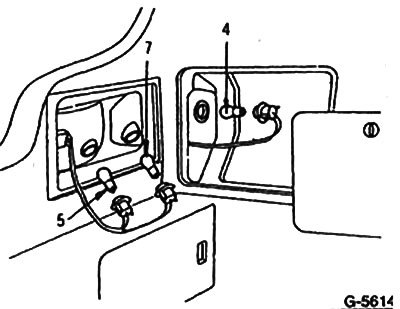

Модель Liftback до 4/87 г. Снять крышку в багажном отсеке.
Вывернуть в левую сторону патрон из задней стенки. Обозначения на рисунках: 4 - сигнал поворота, 5 - сигнал торможения и задний свет, 6 - противотуманный свет, 7 - фонарь заднего хода.

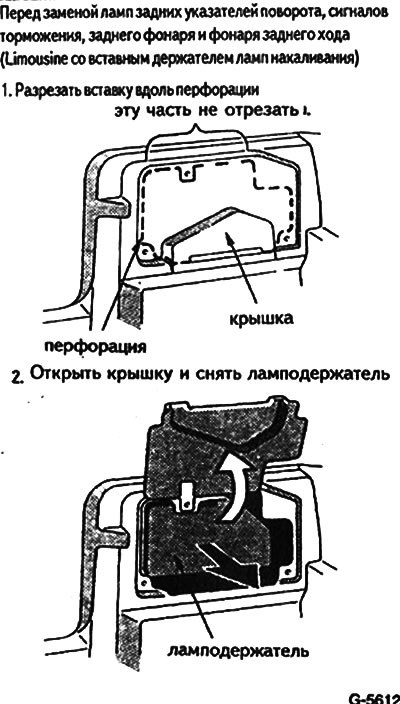

Только для Limousine с 5/87 г. выпуска. При первой замене лампы крышка должна быть разрезана вдоль перфорации, смотри рис. G-5612.
Limousine и Liftback с 5/87 г. выпуска. Снять ламподержатель у задней стенки фонаря.
Слегка вдавить лампу в патрон, повернуть на 90° влево и вынуть.
Вставить новую лампу, слегка нажать на нее и повернуть вправо.
Собрать фонарь.
Светильник освещения номерного знака

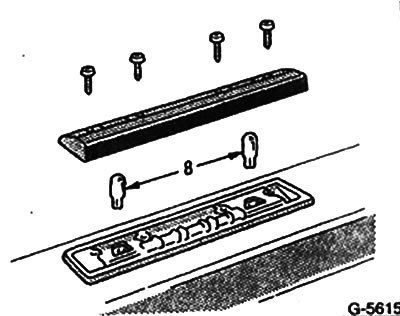

Compact (все), Liftback с 5/87 г. выпуска, Limousine до 4/87 г. выпуска и Combi. Вывернуть винты крепления крышки и вынуть лампы (8). Вставить новые лампы и поставить на место рассеиватель.
Полноприводная модель. Поставить, как описано выше, но дополнительно отвернуть патрон.
Все остальные модели. Поворотом влево снять патрон с задней стенки фонаря. Слегка вдавить лампу в патрон, и повернуть на 90° влево и вынуть. Вставить новую лампу. Слегка надавить на нее и повернуть вправо. Зафиксировать патрон. Чтобы добраться до задней стенки фонаря у Liftback до 4/87 г. выпуска предварительно снять обивку двери задка.
