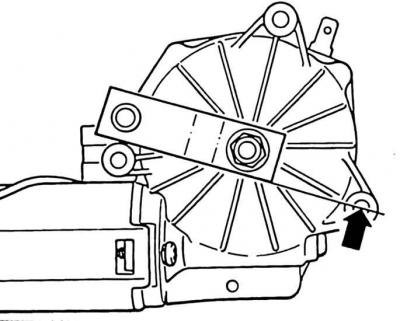

Электродвигатель лобового стекла
Стрелкой указано отверстие винта рукояточного рычага.

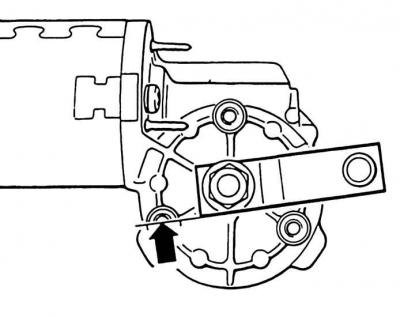

Электродвигатель заднего стекла с широкой крышкой багажника
Стрелкой указано отверстие винта рукояточного рычага.

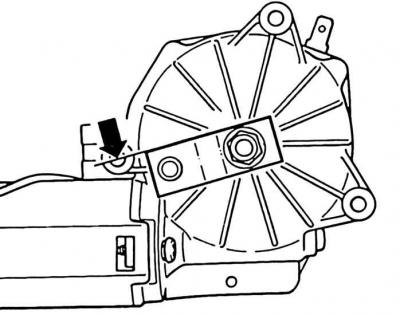

Электродвигатель задних стекол (двустворчатая дверь)
Стрелкой указано отверстие винта рукояточного рычага.
Электродвигатель можно снять только вместе с системой рычагов, тяг и кронштейном. Указания касаются стеклоочистителей любого стекла.
Снятие
1. Выключить зажигание.
2. Дать поработать дворникам в течение 2 минут и выключить выключателем дворников. При этом дворники возвращаются в исходное, нерабочее положение.
3. Выключить зажигание.
4. Отсоединить кабель массы (-) от аккумуляторной батареи.
Внимание! При этом из памяти радиоприемника стирается противоугонный код. Аккумуляторную батарею отсоединять только при выключенном зажигании, в противном случае выйдет из строя блок управления системой впрыска.
5. Отсоединить рычаги дворников и снять с осей, прежде сняв тонкой отверткой защитные колпачки.
Смотрите полную версию на сайте: www.Autoinstruction.ru
6. Отвинтить рамку дворников, вывинтив винт (9) (см. рис. Устройство стеклоочистителя) и вынуть вместе с электродвигателем.
7. Снять с рукояточного рычага тяги привода (10).
8. Отсоединить двигатель от рамки дворников, вывинтив для этого 3 винта.
9. Отвинтить рукояточный рычаг от оси двигателя.
Установка
1. Если будет устанавливаться новый двигатель, перед установкой поставить его в нерабочее положение. Для этого подсоединить многоконтактный разъем и дать двигателю поработать. Затем выключить его выключателем дворников – двигатель займет нерабочее положение. Отсоединить многоконтактный разъем.
2. Установить рукояточный рычаг и подогнать так, чтобы нижний край его совпадал с указанным отверстием винта (см. рис. Электродвигатель лобового стекла, рис. Электродвигатель заднего стекла с широкой крышкой багажника и рис. Электродвигатель задних стекол (двустворчатая дверь)).
3. Затянуть рукояточный рычаг моментом 30 Н·м.
4. У электродвигателя дворников лобового стекла надеть тяги привода на рукояточный рычаг.
5. Установить двигатель вместе с рамкой дворников и привинтить моментом 25 Н·м.
6. Подсоединить кабель массы (-) к аккумуляторной батарее.
Внимание! Подсоединять аккумуляторную батарею только при выключенном зажигании, в противном случае возможен выход из строя блока управления системы впрыска.
7. Установить время на часах.
8. Ввести противоугонный радиокод.
9. Подсоединить многоконтактный разъем и включить двигатель, дать ему выбежать в нерабочее положение.
Дворники лобового стекла

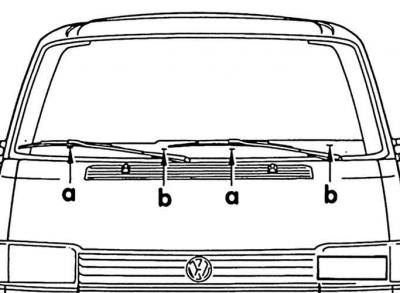

10. Установить рычаги дворников на оси так, чтобы дворники заняли положение, отмеченное на лобовом стекле маркировками. Затянуть рычаги моментом 10 Н·м. (а – маркировка для автомобиля с левосторонним управлением, b – маркировка для автомобиля с правосторонним управлением (экспортные модели)).
Дворник заднего стекла

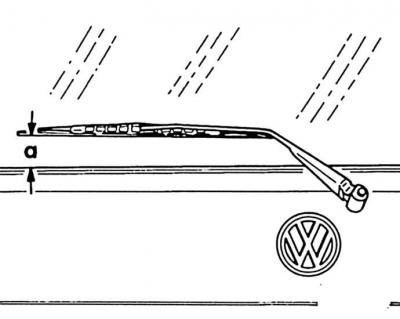

11. Установить дворник на высоту нижней нити обогрева обогреваемого заднего стекла, а = 45 мм. При оснащенности двустворчатой дверью установить дворники так, чтобы они в нерабочем положении находились вертикально.
12. Надеть защитные колпачки.
13. Проверить работу дворников.
