4- и 5-цилиндровый двигатель
1. Отсоединить соединительный штекер и провод высокого напряжения от трансформатора.
Проверка сопротивления первичной обмотки катушки зажигания
2. Подсоединить омметр к клеммам 1 и 15.
3. Требуемое значение: 0,5–0,7 Ом.
4. Если полученное значение не соответствует требуемому, трансформатор заменить.
Проверка сопротивления вторичной обмотки катушки зажигания
5. Подсоединить омметр к клеммам 15 и 4.
6. Требуемое значение: 3–4 кОм.
7. Если полученное значение не соответствует требуемому, трансформатор заменить.

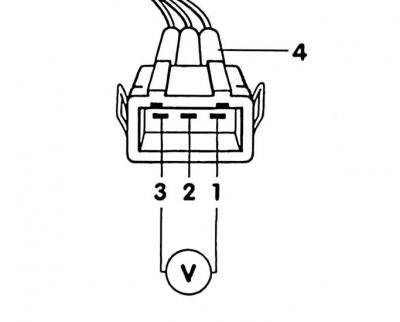

8. Подсоединить вольтметр к контактам 1 и 3 (-) штекера (4).
9. Включить зажигание. Требуемое значение: напряжение аккумуляторной батареи 12–14 В. При необходимости устранить обрыв в проводке согласно электросхеме.
10. Выключить зажигание, отсоединить вольтметр.
Проверка работы
11. Отсоединить штекер клапана холодного запуска и многоконтактное соединение впрыскивающих клапанов.
12. Подсоединить диодный индикатор к контактам 2 и 3 штекера (4).
Внимание! Во время этой проверки не касаться рукой подсоединенных частей трансформатора высокого напряжения и проводов индикатора.
13. Включить стартер.
14. Светодиод должен мигать.
15. В противном случае проверить датчик Холла.
16. Если неисправность обнаружена не будет, очевидно, неисправен прибор управления Digifant.
17. Выключить зажигание.
18. Подсоединить тройной штекер к трансформатору.
Только 4-цилиндровый двигатель
1. Подсоединить вольтметр к клеммам 1 и 15 трансформатора.
2. Включить зажигание.
3. Требуемое значение: не менее 2 В, спустя 1–2 сек должно упасть до 0 В. В противном случае трансформатор заменить.
4. Подсоединить штекер к клапану холодного запуска и многоконтактному соединению впрыскивающих клапанов.
