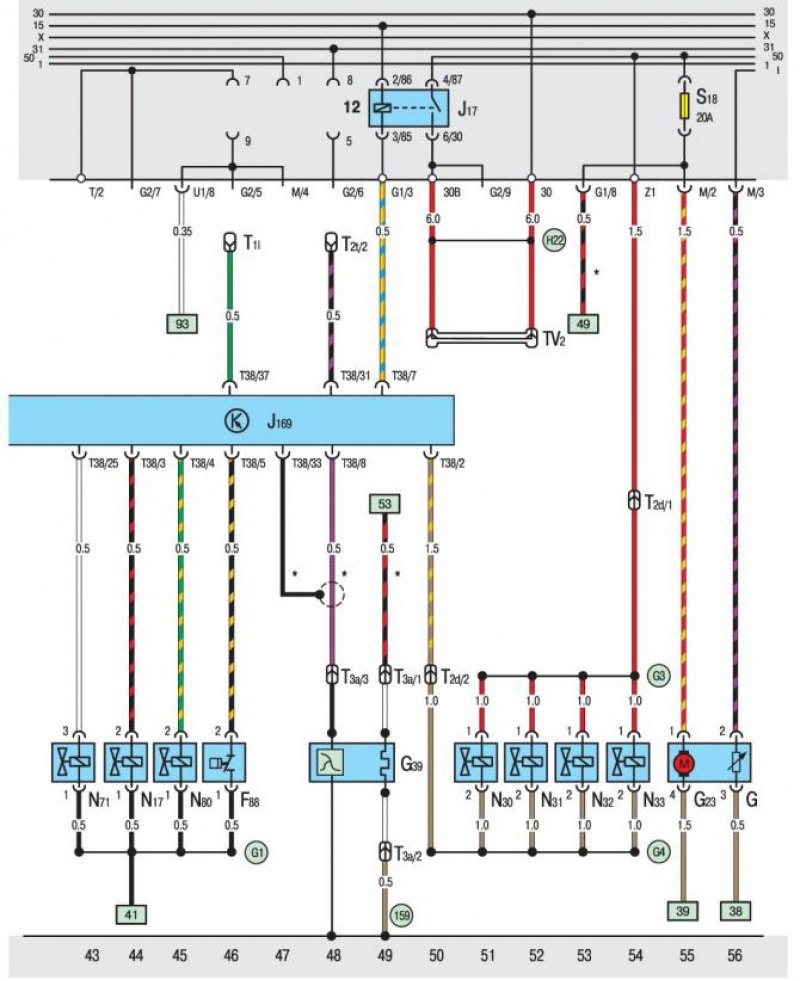

Блок управления системы впрыска топлива Digifant
- F88. Выключатель усилителя рулевого механизма
- G. Датчик запаса топлива
- G23. Топливный насос с датчиком подачи топлива
- G39. Лямбда-зонд (00525-2342)
- J17. Реле топливного насоса
- J169. Блок управления системы впрыска топлива Digifant
- N17. Клапан холодного старта
- N30. Клапан форсунки 1 цилиндра
- N31. Клапан форсунки 2 цилиндра
- N32. Клапан форсунки 3 цилиндра
- N33. Клапан форсунки 4 цилиндра
- N71. Клапан системы стабилизации холостого хода
- N80. Магнитный клапан бачка с активированным углем
- T2d. 2-контактное штекерное соединение, в моторном отделении справа
- T2t. 2-контактное штекерное соединение, в моторном отделении справа
- ТЗа. 3-контактный разъем, рядом с выпускным коллектором
- Т38. 38-контактный разъем к блоку управления системы Digifant
- TV2. Провод к клемме 30
- 159. Провод массы блока самодиагностики
- G1. Провод " " питания блока самодиагностики
- G3. Провод " " питания клапанов форсунок
- G4. Соединение проводов клапанов впрыска
- Н22. Провод " " (30), присоединение к клемме 30/30В
