Идентификация электросхем в зависимости от двигателя (VW Transporter 4 «T4»)

0

Вследствие большого объема нельзя уследить за всеми электросхемами каждого года выпуска моделей. Однако можно соориентироваться и на настоящей электросхеме, даже если машина относится к другому году выпуска, так как изменения затрагивают только, как правило, отдельные части.

Обозначение электросхем двигателей

Двигатель	Буквенное обозначение	Электросхема
2,0 л/62 кВт	ААС	Смотрите подраздел 10.20.7, подраздел 10.20.8, подраздел 10.20.9, подраздел 10.20.10, подраздел 10.20.11, подраздел 10.20.12, подраздел 10.20.13, подраздел 10.20.14, подраздел 10.20.15, подраздел 10.20.16, подраздел 10.20.17, подраздел 10.20.18, подраздел 10.20.19, подраздел 10.20.20, подраздел 10.20.21, подраздел 10.20.22, подраздел 10.20.23, подраздел 10.20.24, подраздел 10.20.25, подраздел 10.20.26, подраздел 10.20.38, подраздел 10.20.39, подраздел 10.20.40
2, 5 л/82 кВт	AAF	Смотрите подраздел 10.20.15, подраздел 10.20.16, подраздел 10.20.17, подраздел 10.20.18, подраздел 10.20.19, подраздел 10.20.20, подраздел 10.20.21, подраздел 10.20.22, подраздел 10.20.23, подраздел 10.20.24, подраздел 10.20.25, подраздел 10.20.26, подраздел 10.20.38, подраздел 10.20.39, подраздел 10.20.40
1 ,9 л/45 кВт	1Х	Смотрите подраздел 10.20.27, подраздел 10.20.28, подраздел 10.20.29, подраздел 10.20.30, подраздел 10.20.31, подраздел 10.20.32, подраздел 10.20.33, подраздел 10.20.38, подраздел 10.20.39, подраздел 10.20.40
1,9 л/50 кВт	АВД	Смотрите подраздел 10.20.34, подраздел 10.20.35, подраздел 10.20.38, подраздел 10.20.39, подраздел 10.20.40
2, 4 л/57 кВт	ААВ	Смотрите подраздел 10.20.36, подраздел 10.20.37, подраздел 10.20.38, подраздел 10.20.39, подраздел 10.20.40

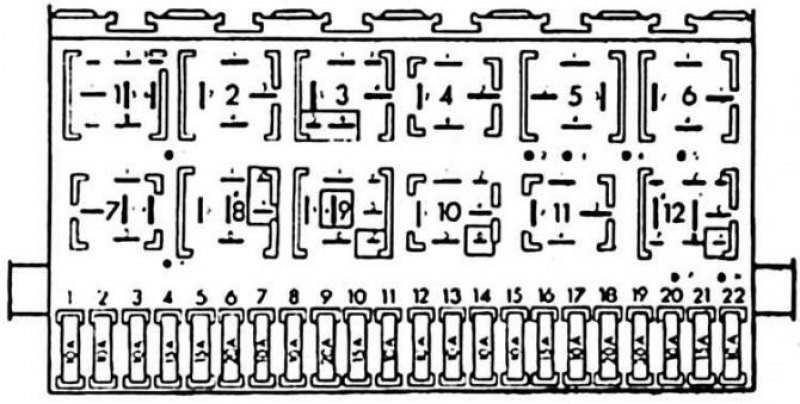

Комплектация реле

В скобках позади названия реле указывается число, которое выбито на соответствующем реле.

• 1. Реле кондиционера (13)
• 2. Реле дворников заднего стекла с автоматикой интервалов (72)
• 3. Реле блока управления Digifant (30)
• 4. Разгрузочное реле контакта X (18)
• 5. Блок управления указателем недостатка охлаждающей жидкости (42)
• 6. Реле аварийной сигнализации (21) или реле аварийной сигнализации при вождении с прицепом (22)
• 7. Реле системы мойки фар (33)
• 8. Реле автоматики интервалов мойки и очистки стекол (19)
• 9. Блок управления системы предупреждения о пристегивании ремней безопасности (27, 34)
• 10. Реле противотуманных фар (53)
• 11. Реле двухтонального сигнала (53) или штекерная перемычка звукового сигнала
• 12. Реле подогрева впускного воздуха (1) или реле топливного насоса (80)
• 13. Реле подогрева впускного воздуха (1) или блока управления автоматикой времени накаливания (102)
• 14. Блок управления повторными включениями вентилятора радиатора (31) или реле дополнительного включения водяной помпы (53)
• 15. Предохранитель дополнительного включения водяной помпы
• 17. Блок управления обогревом сидения водителя (59)
• 18. Блок управления обогревом соседнего с водителем сидения (59)
• 19. Реле кондиционера (56)
