Ручной тормоз
1. Верхняя часть обшивки; 2. Нижняя часть обшивки; 3. Рукоятка; 4. Кнопка снятия блокировки; 5. Нажимная пружина; 6. Гильза пружины; 7. Стопорная штанга; 8. Стопор; 9. Палец; 10. Предохранительная шайба; 11. Рычаг ручного тормоза; 12. Шестигранная гайка; 13. Зубчатый сегмент; 14. Гайка, 25 Н·м, самозащитная, заменять всегда; 15. Опора ручного тормоза; 16. Заклепка; 17. Концевой выключатель; 18. Тросик ручного тормоза; 19. Тросик; 20. Тяга; 21. Шестигранная гайка; 22. Предохранительная гайка; 23. Держатель пружины; 24. Возвратная пружина; 25. Держатель
Благодаря автоматической регулировке задних тормозов, регулировки ручного тормоза не требуется. Новая регулировка необходима при замене тросика или деталей тормоза.
1. Ослабить полностью рычаг ручного тормоза в салоне водителя.
2. Снять оба тормозных барабана (см. подраздел 7.7).

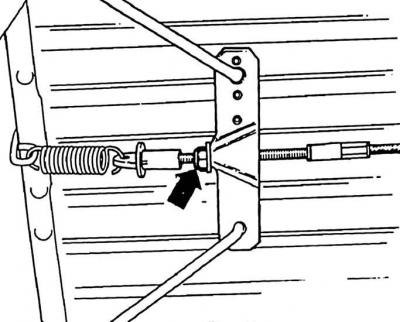

3. Ручной тормоз регулируется регулировочной гайкой тросика ручного тормоза. Гайка находится под днищем машины на компенсаторе тросика ручного тормоза (указана стрелкой).

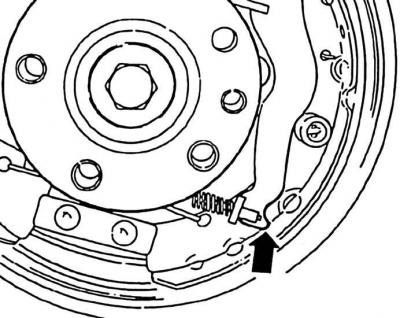

4. Подтягивать регулировочную гайку до тех пор, пока рычаг ручного тормоза (указан стрелкой) на обоих тормозах задних колес не приподнимется на 2 мм относительно тормозных колодок.
5. Установить тормозные барабаны (см. подраздел 7.7).
Внимание! После регулировки заднего тормоза появляется немного увеличенный ход ручного и ножного тормоза, который во время эксплуатации, при работе тормоза уменьшится.
