Снятие
1. Снять нижнее ограждение (защиту) моторного отсека.
2. Снять передний бампер.

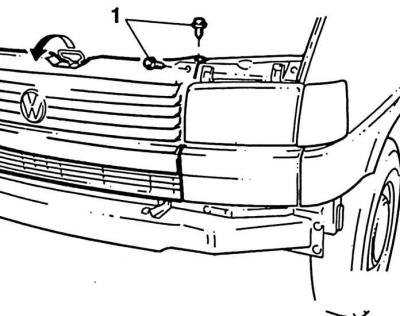

3. Вывинтить справа и слева комбинированные шестигранные болты (1). Затем откинуть вперед радиатор с опорой замка крышки капота.

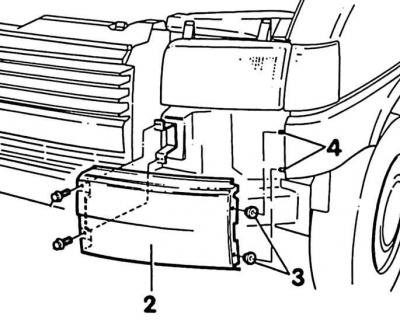

4. Снять ограждение замыкающей балки (2) с гильзами (3) со штифтов (4).

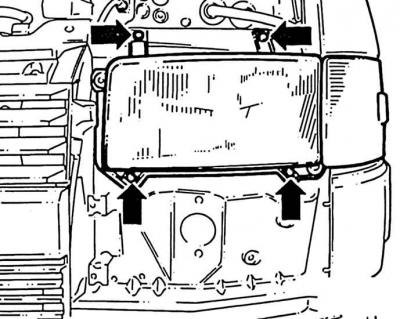

5. Отвинтить фары и указатели поворотов с обеих сторон машины (стрелка) и вынуть. Отсоединить электроштекер.
6. Подцепить радиатор тросом к крану или тали и натянуть трос.

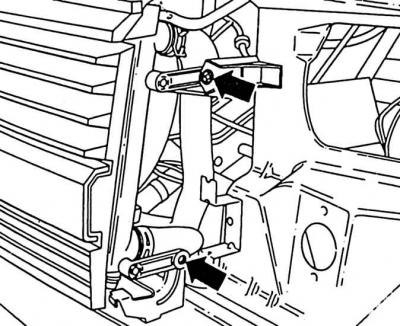

7. Вынуть штифты из распорных клипс (стрелки) справа и слева и вынуть распорные клипсы из кронштейнов радиатора.
8. Приподнять немного радиатор краном вверх. Шланги не отсоединять.

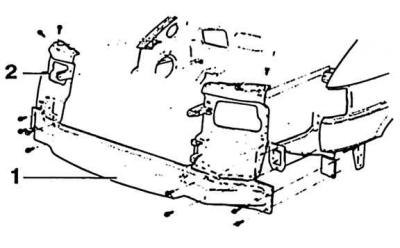

9. Отвинтить замыкающую балку (1) вместе с опорами фар (2).
Внимание! При сборе болты затягивать моментом 8 Н·м, не сильнее.
10. Отсоединить крепление электропроводки от замыкающей балки.
Установка
Установка производится в последовательности, обратной разборке.
