Снятие
Слить охлаждающую жидкость.
Отсоединить от корпуса термостата оба шланга.
Отсоединить верхний шланг водяного насоса.
Отсоединить разъем температурного выключателя.
Отвернуть с задней стороны корпуса термостата фланец со шлангом.
Отвернуть от правой головки цилиндров водяную трубку, отогнуть зажим трубки маслоизмерительного щупа, вытащить трубку из корпуса термостата.
[Оригинал опубликован на веб-сайте: autoinstruction]
Вывернуть 3 болта ременного шкива водяного насоса.
С помощью отогнутого ключа для болтов с головками с внутренними шестигранниками отвернуть в нижней части водяного насоса фланец водяной трубки.
Отвернуть 3 болта крепления водяного насоса — 2 справа и один слева, снять водяной насос с сальником.
Установка
Перед установкой тщательно очистить фланец водяного насоса.
Обязательно устанавливать новые сальники и прокладки.
Поставить водяной насос с новым сальником и затянуть болты моментом 20 нм.
Закрепить фланец трубки с помощью отогнутого ключа для болтов с головками с внутренними шестигранниками в нижней части водяного насоса, затянуть болты моментом 20 нм.
Вставить водяную трубку в корпус термостата и закрепить на цилиндре с новой прокладкой с моментом затяжки 20 нм.
Привернуть к корпусу термостата сзади фланец с новой прокладкой и затянуть моментом 7 нм.
Закрепить новым зажимом на водяной трубке трубку маслоизмерительного щупа.

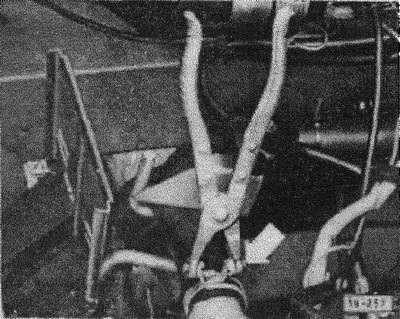

Подсоединить оба шланга к корпусу термостата и закрепить хомуты. Для этого имеются специальные щипцы фирмы Hazet.
Подсоединить верхний шланг к водяному насосу и закрепить его хомутом.
Привернуть ременной шкив водяного насоса и затянуть болты моментом 20 нм, не забыть установить под болты пружинные шайбы.
Подсоединить разъем датчика температуры охлаждающей 'жидкости.
Установить и натянуть клиновой ремень.
Залить охлаждающую жидкость, удалить воздух из системы.
После пробной поездки проверить герметичность всех соединений.
