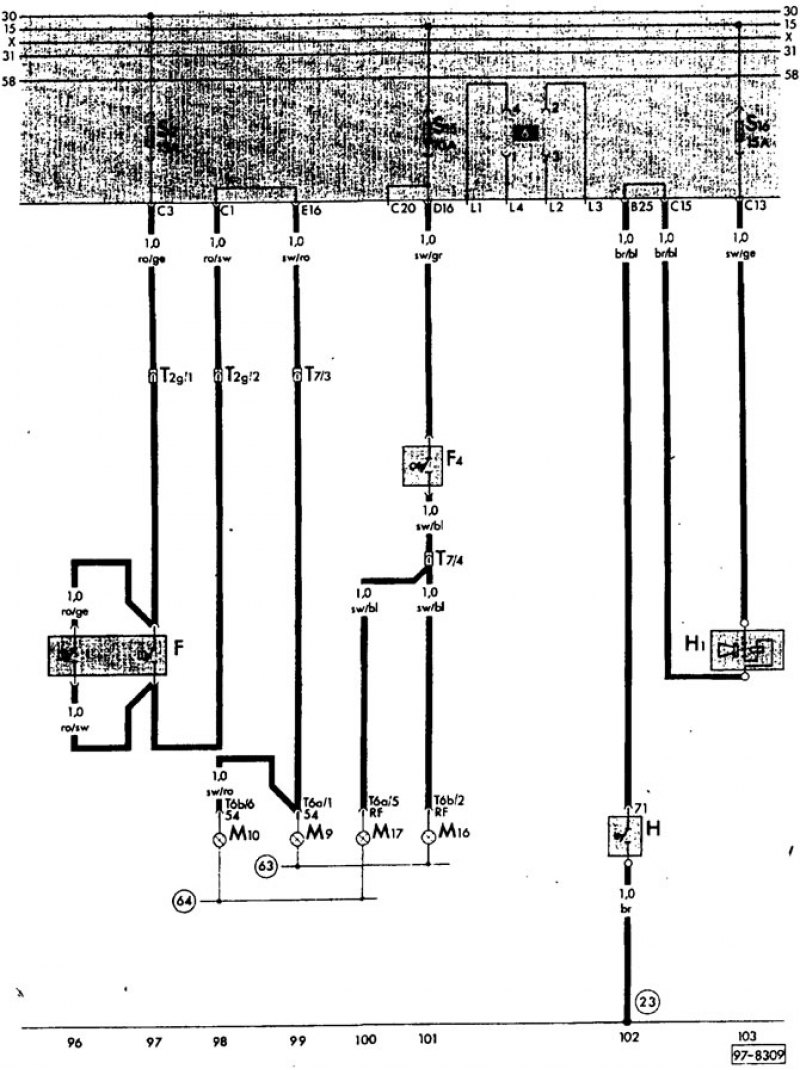

Стоп-сигнал, задний свет, сигнальный рожок
F — выключатель стоп-сигнала
F4 — выключатель заднего света
Н —управление сигнальным рожком
Н1 —сигнальный рожок
М9 —лампа левого стоп-сигнала
М10 — лампа правого стоп-сигнала
М16 — лампа левого заднего света
М17 — лампа правого заднего света
Т2g — штекерный разъем, 2 контакта, за пультом управления
Т7/ — штекерный разъем, 7 контактов, в распределительном щите моторного отделения
20 — провод на массу, через рулевую передачу
63 — масса, ламподержатель заднего левого фонаря
64 — масса, ламподержатель заднего правого фонаря
