Указания: 1. Сварочные и рихтовочные работы на деталях рулевого управления не допускаются. 2. Для смазки применять только смазку для рулевого управления AOF 06300004 в 1-кг банке.

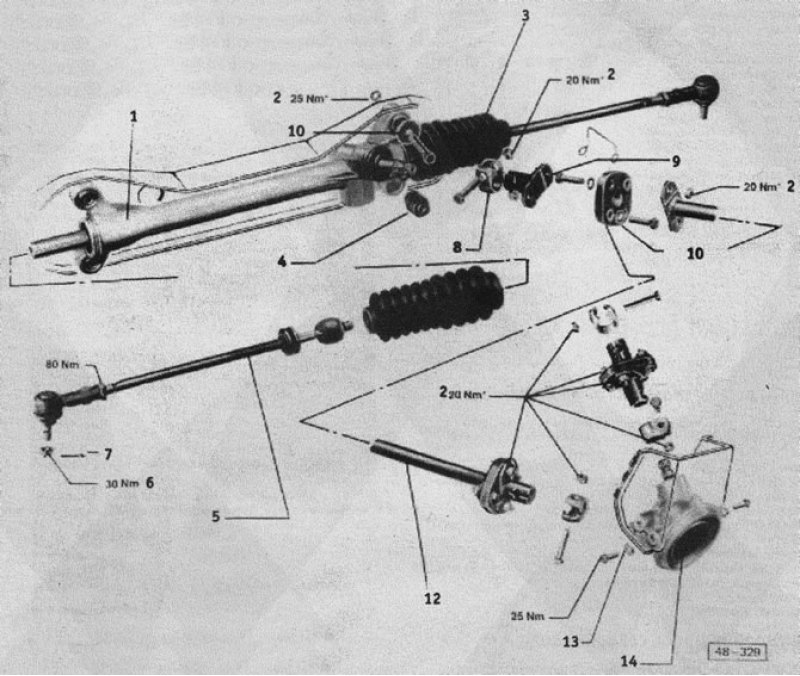

(1) рулевая передача. Не регулируется; (2) самостопорящаяся шестигранная гайка. Заменить; (3) сильфон. Для замены демонтировать рулевую передачу, перед сборкой зубчатую рейку смазать смазкой для рулевого управления; (4) резинометаллический подшипник. При установке рулевого привода лыски должны стоять вертикально; (5) поперечная рулевая тяга; (6) закрутить с моментом 30 нм и дальше до отверстия под шплтнт; (7) шплинт. Заменить; (8) зажим; (9) двуплечий фланец; (10) шайба; (11) упругая дисковая муфта; (12) соединительный шток; (13) шайба; (14) поворотная рулевая передача. Ремонту не подлежит. Заполнена смазкой для рулевого управления
