Инструкция: На шарнирные соединения и поверхности скольжения нанести смазку -G 000 450 02-. Приводные тросы не перегибать!
- 1 - Трос включения передачи, с помощь кабельной стяжки притянуть к тросу выбора передачи, соединить с креплением
- 2 - Трос выбора передачи, соединить с креплением, с помощь кабельной стяжки притянуть к тросу включения передачи
- 3 - Втулка
- 4 - Корпус механизма переключения передач
- 5 - Стопорная шайба, не допускать повреждения троса при отсоединении, обязательно заменить
- 6 - Стопорная шайба, не допускать повреждения троса при отсоединении,обязательно заменить
- 7 - Стопорная шайба, не допускать повреждения троса при отсоединении, обязательно заменить
- 8 - Болт с шестигранной головкой, 20 Нм, 3 шт., для крепления опорного кронштейна
- 9 - Опорный кронштейн
- 10 - Втулка крепления опорного кронштейна к КП
- 11 - Дистанционная втулка
- 12 - Крепление троса, после установки отрегулировать механизм переключения передач, для крепления троса включения передачи к рычагу включения передачи, не перепутать крепления троса включения передачи и троса выбора передачи
- 13 - Стопорная шайба, обязательно заменить
- 14 - Крепление троса, после установки отрегулировать механизм переключения передач, для крепления троса выбора передачи к рычагу выбора передачи, не перепутать крепления троса включения передачи и троса выбора передачи
- 15 - Шестигранная гайка, 23 Нм, обязательно заменить
- 16 - Рычаг включения передачи с инерционным демпфером, после установки отрегулировать механизм переключения передач
- 17 - Рычаг выбора передачи, короткий промежуток времени с момента серийного выпуска: стопорился съёмным фиксатором, снятие рычага выбора передачи производится вместе с креплением троса, после установки отрегулировать механизм переключения передач
- 18 - Ползунок

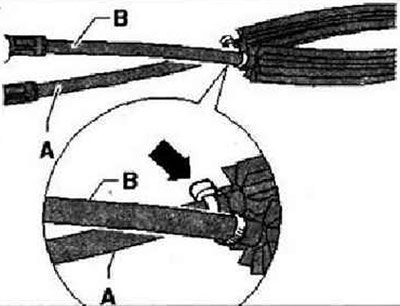

Взаимная фиксация тросов включения и выбора передачи с помощь кабельной стяжки
Кабельную стяжку следует установить "восьмёркой" -стрелка-. -А- = трос включения передачи. -В- = трос выбора передачи
Отсоединение крепления троса выбора передачи от рычага выбора передачи
Рычаг выбора передачи снят. Вставить отвёртку с прямым шлицем -А- между втулкой -В- и рычагом выбора передачи.

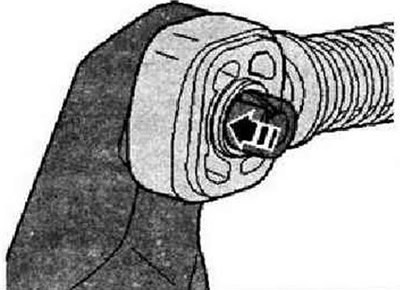

Установка крепления троса
Рычаг выбора передачи снят. Крепление троса должно быть установлено только на втулку -стрелка-. Крепление троса должно легко поворачиваться относительно рычага выбора передачи.

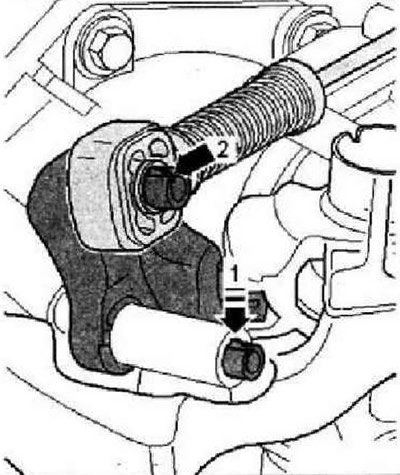

Крепление должно быть застопорено фиксатором -стрелка 2-.

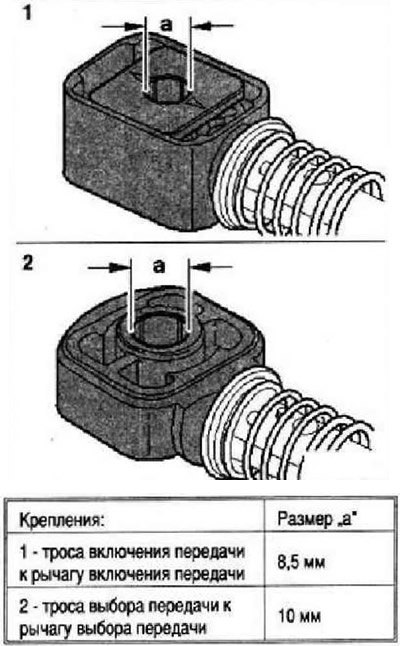

Применяемость креплений тросов
Монтажное положение рычага включения передачи рычага выбора передачи
1 - Рычаг включения передачи с инерционным демпфером
2 - Рычаг аыбора передачи с ползунком -стрелка- входит в направляющую рычага включения передачи.
Установка рычага включения передачи
При установке рычага включения передачи на вал совместить паз рычага -стрелка А- с выступом вала -стрелка В-.
Снятие стопорной шайбы
Оригинал расположен на ресурсе (www.AutoInstruction.ru)
Движением в направлении -стрелки- приподнять усик шайбы.
