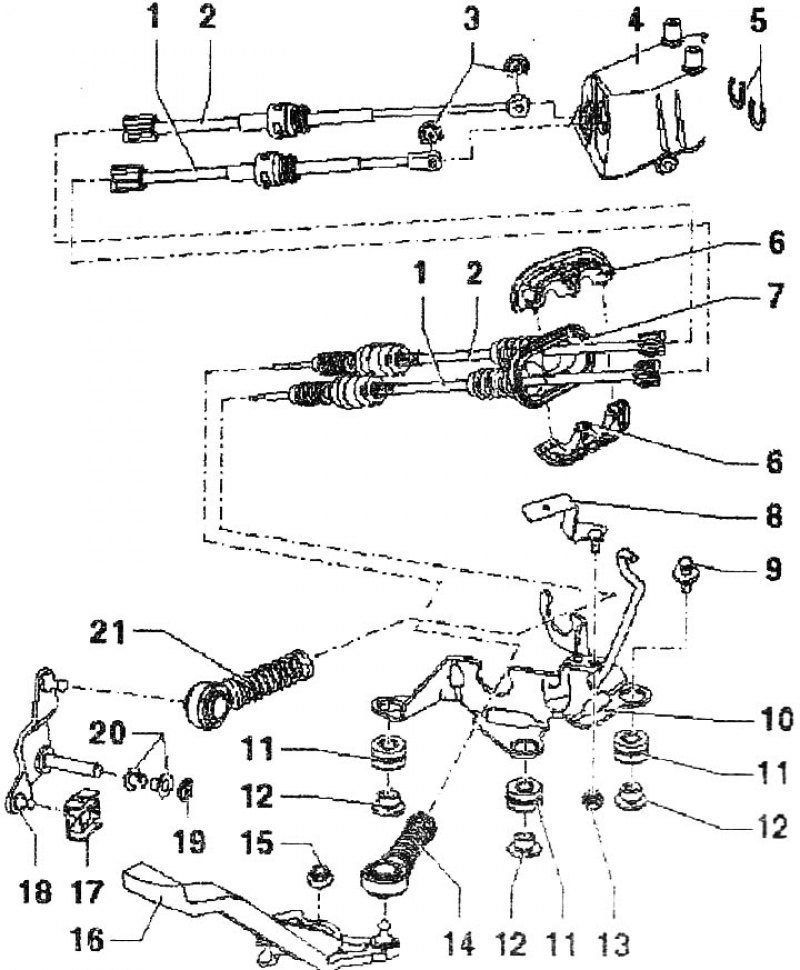

1. Тросовый привод селектора к уголку селектора. Смазать в области пыльника/зажимного элемента силиконовой смазкой -G 000 405 А2-; 2. Тросовый привод переключения, надеть на направляющую селектора, смазать в области пыльника/зажимного элемента силиконовой смазкой -G 000 405 А2-; 3. Стопорная шайба; 4. Корпус кулисы; 5. Стопорный зажим, не повредить при снятии тросовых приводов; 6. Зажимные элементы, всегда подлежит замене, заклипсовать в пыльник, смазать проходы для тросов силиконовой смазкой -G 000 405 А2-; 7. Пыльник; 8. Крепежная скоба для жгута проводки (при наличии); 9. Болт, 20 Нм, контропоры тросов; 10. Упор троса; 11. Насадка крепления контропоры тросов на КП; 12. Распорка; 13. Гайка, 10 Нм, крепежной скобы к контропоре тросов; 14. Блокиратор тросового привода для троса переключения на селекторе КП. После снятия заменить; 15. Гайка, 20 Нм, самостопорящаяся. Всегда подлежит замене; 16. Рычаг переключения передач с противовесом. Установить таким образом, чтобы выступ между зубьями правильно встал на валу переключения, после монтажа отрегулировать кулису селектора передач; 17. Ползун. Смазать консистентной смазкой -G 052 142 А2-; 18. Промежуточный рычаг выбора передач; 19. Стопорная шайба; 20. Опорная втулка; 21. Блокиратор тросового привода троса выбора передач на промежуточном рычаге выбора передач. После снятия заменить
Монтажное положение рычага переключения передач, промежуточный рычаг выбора передач и стопорный болт

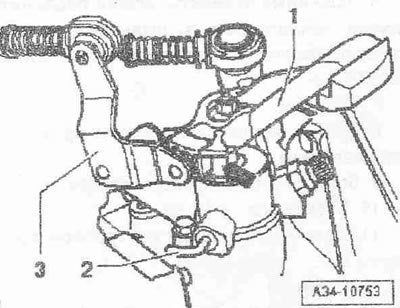

1. Рычаг переключения передач с противовесом; 2. Стопорный палец, для регулировки механизма переключения; 3. Промежуточный рычаг выбора передач фиксируется с помощью ползуна в направляющей рычага переключения передач -стрелка-
Установка рычага переключения передач

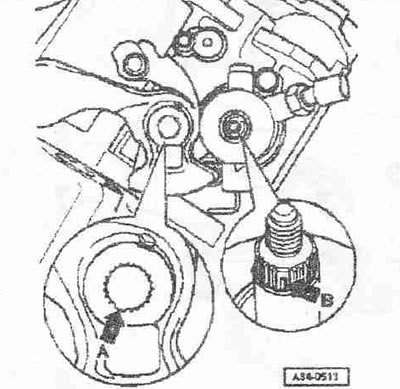

При установке рычага переключения передач следить за тем, чтобы шлица -стрелка А-вошла в выступ между зубьями вала переключения -стрелка В-.
Снятие фиксатора троса с рычага переключения передач или промежуточного рычага выбора передач
Снятые фиксаторы тросов следует заменить.

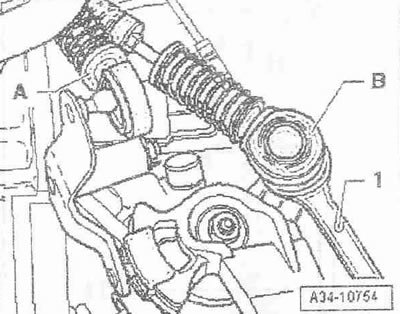

Открепить фиксатор троса выбора передач -А- и троса переключения передач -В- гаечным ключом с открытым зевом -1- от КП. -1- обычный гаечный ключ на 13 мм.
Установка нового фиксатора троса на рычаг переключения передач или промежуточный рычаг выбора передач
Снятые фиксаторы тросов следует заменить.

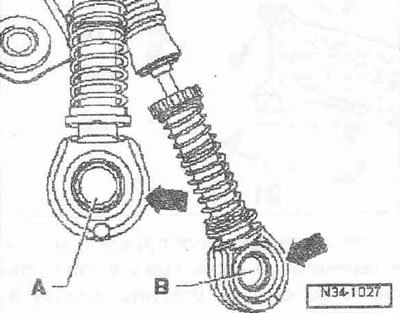

Нанести небольшое количество поликарбамидной смазки -G 052 142 А2- на сферический вкладыш фиксатора троса включения передач -А- и троса выбора передач -В-. На уплотнениях -стрелки- вне сферических вкладышей не должно быть смазки.

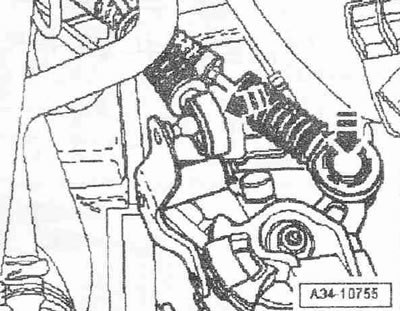

Насадить трос переключения передач на рычаг переключения передач, а трос выбора передач на промежуточный рычаг выбора передач -стрелки-.
