Инструкция: На шарнирные соединения и поверхности скольжения нанести смазку -G 000 450 02-.
- 1 - Панель пола, для снятия отогнуть язычки, обязательно заменить
- 2 - Уплотнение, обязательно заменить
- 3 - Стопорная шайба, не допускать повреждения при отсоединении тросов, обязательно заменить
- 4 - Трос выбора передачи, для отсоединения поддеть и снять с рычага выбора передачи, для подсоединения надеть на рычаг выбора передачи внутри корпуса механизма переключения передач
- 5 - Втулка
- 6 - Трос включения передачи, для отсоединения поддеть и снять со сферического пальца рычага переключения передан, для подооединения надеть на сферический палец рычага переключения передач внутри корпуса механизма переключения передач
- 7 - Втулка
- 8 - Стопорная шайба
- 9 - Втулка
- 10 - Пружина
- 11 - Вкладыш, при снятии повреждается, обязательно заменить
- 12 - Демпфирующий элемент
- 13 - Рычаг переключения передач со сферическим пальцем рычага переключения передач
- 14 - Шестигранная гайка, 8 Нм, 4 шт.
- 15 - Уплотнение, устанавливается между корпусом механизма переключения передач и днищем, приклеивается к корпусу механизма переключения передач
- 16 - Корпус механизма переключения передач с пружиной и рычагом выбора передачи, снятие пружины и рычага выбора передачи не предусмотрено

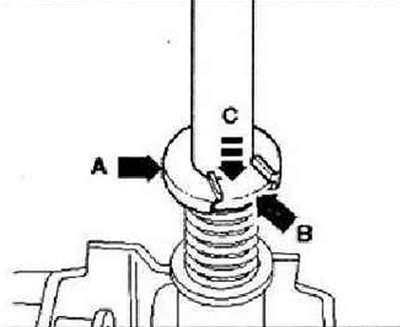

Снятие и установка стопорной шайбы
Снять стопорную шайбу -стрелка А-, отжав дистанционную втулку -стрелка В- с помощью отвертки до упора в направлении -стрелки С-. Установка осуществляется аналогично.
Инструкция: При утапливании втулки не допускать её перекоса. При нажатии должна показаться канавка для установки стопорной шайбы. При ослаблении пружины следует быть осторожным.
