- 1 - Компенсационный бачок для тормозной жидкости
- 2 - Уплотнение, уплотнения должны быть установлены в шланге
- 3 - Шланг к бачку
- 4 - Главный цилиндр
- 5 - Зажим, при снятии и установке трубопровода выдвинуть скобу до упора
- 6 - Уплотнительное кольцо, надеть на штуцер трубопровода, при установке смазать тормозной жидкостью, уплотнительные кольца подбираются в зависимости от исполнения штуцера трубопровода
- 7 - Гнездо, для снятия и установки отсоединить шток главного цилиндра от педали сцепления
- 8 - Педаль сцепления
- 9 - Гайка шестигранная, самостопорящаяся
- 10 - Трубопровод, для снятия снять аккумуляторную батарею вместе с кронштейном
- 11 - Кронштейн, крепится к кузову
- 12 - Уплотнительное кольцо, надеть на штуцер трубопровода, при установке смазать тормозной жидкостью, уплотнительные кольца подбираются в зависимости от исполнения штуцера трубопровода
- 13 - Тройник с прокачным штуцером
- 14 - Уплотнительное кольцо, надеть на штуцер трубопровода, при установке смазать тормозной жидкостью, уплотнительные кольца подбираются в зависимости от исполнения штуцера трубопровода
- 15 - Скоба, при снятии и установке трубопровода или тройника вытянуть до упора
- 16 - Прокачной штуцер
- 17 - Защитный колпачок
- 18 - Рабочий цилиндр, заменяется только при снятой КП
- 19 - Коробка передач

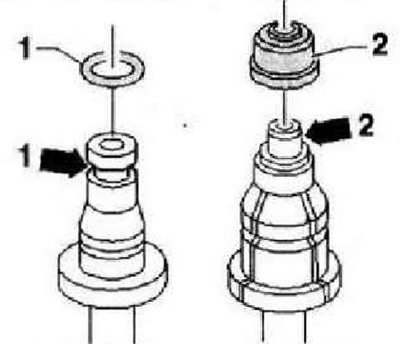

Уплотнительные кольца для трубопроводов
| Поз. | Исполнение штуцера трубопровода |
| 1 | Штуцер о кольцевой канавкой -стрелка 1- |
| 2 | Штуцер с утоньшением -стрелка 2- |
