Инструкция: Для крепления шлангов могут применяться как пружинные, так и обжимные хомуты. Обжимные хомуты всегда следует заменять на пружинные. Шланги топлиеоподачи разрешается закреплять на двигателе только пружинными хомутами. Использование зажимных или винтовых хомутов не допускается.
Снятие модуля подачи топлива
Топливный бак должен быть заполнен не более чем на 1/2.
Инструкция: При необходимости откачать топливо из бака. Строго соблюдать правила техники безопасности перед началом монтажных работ. Соблюдать правила поддержания чистоты.
При выключенном зажигании отсоединить провод массы АКБ. Снять заднее многоместное сидение. Снять крышку с модуля подачи топлива.
Предупреждение: Топливо в системе питания находится под давлением.
Проверить разъем на прочность крепления, потянув его и не приводя в действие фиксацию.
Инструкция: Проверить контакты на разъемах на наличие повреждений.

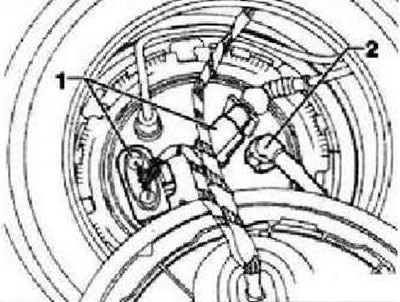

Отсоединить разъём -1- и топливопровод -2- от правого (по направлению движения) фланца.

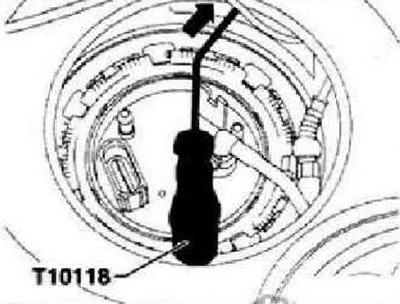

Разблокировать разъём -стрелка- на блоке управления топливного насоса -J538- при помощи приспособления -Т10118- и отсоединить разъём.

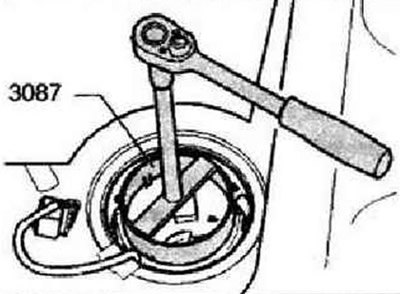

Отвинтить круглую гайку с помощью ключа для датчика уровня топлива -3087-. Слегка приподнять модуль подачи топлива и извлечь уплотнительное кольцо из отверстия топливного бака.

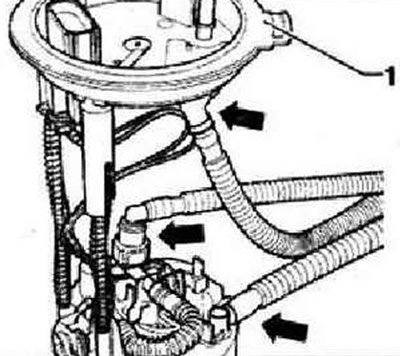

Разблокировать и отсоединить топливопроводы на модуле подачи топлива -стрелки- и извлечь модуль подачи топлива из топливного бака.
Установка
Установка модуля подачи топлива осуществляется в обратной последовательности.
Оригинал расположен на ресурсе autoinstruction
Инструкция: Топливопроводы должны быть надлежащим образом зафиксированы -стрелки- (шланги соответствуют штуцерам). При установке модуля подачи топлива следить за тем, чтобы не погнуть рычаг поплавка датчика уровня топлива -G-. Уплотнительное кольцо модуля подачи топлива устанавливать в отверстие в топливном баке сухим. Смочить топливом уплотнительное кольцо (только при установке модуля подачи топлива). Учитывать монтажное положение фланца модуля подачи топлива: серьга -1- обращена по направлению движения. Фланец модуля подачи топлива может быть установлен только в этом положении. Обеспечить надлежащее крепление топливных шлангов.
