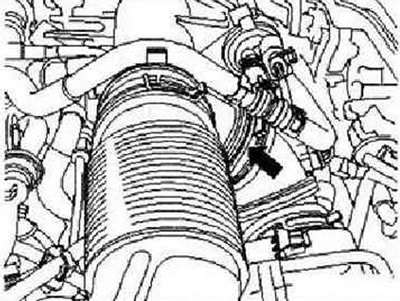

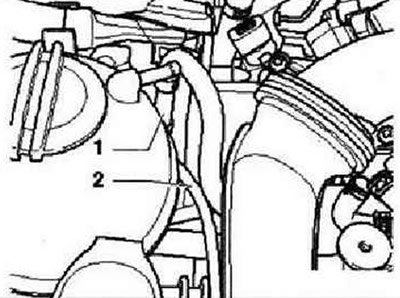

Отсоединить подающий топливопровод -1- и магистраль к абсорберу с активированным углем -2-. Нажать для этого кнопки деблокировки.

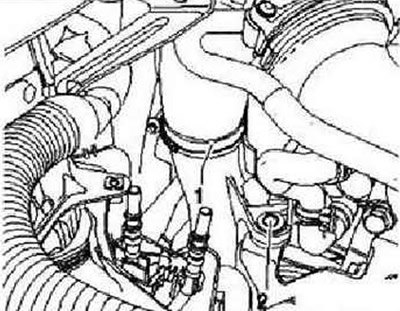

Открутить зажим шланга -1- в трубке наддувочного воздуха. Выкрутить винт крепления патрубка наддувочного воздуха -2-.

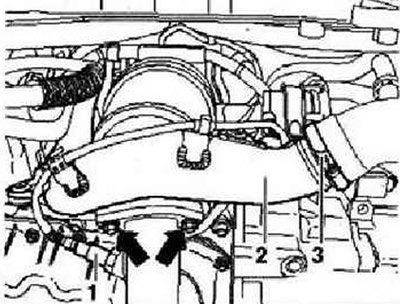

В зависимости от комплектации автомобиля снять шумоизоляцию или противоподкатный брус. Снятие поликлинового ремня. Снять правый приводной вал. Снять лямбда-зонд после катализатора -G130- -1-. Открутить выхлопную трубу на катализаторе -стрелки-.

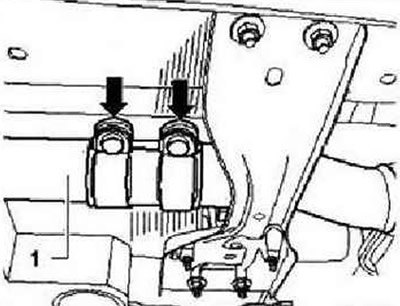

Открутить гайки двойного хомута -стрелки- и сместить его вперед по выхлопной трубе -1-.

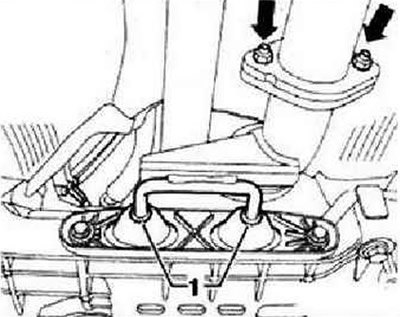

Открутить гайки -стрелки- и потянуть выхлопную трубу назад. Отжать выхлопную трубу назад из подвесного крепления -1-.

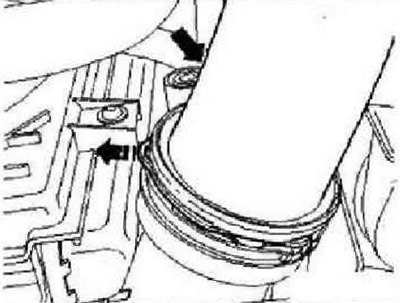

Опустить подрамник. Извлечь приемную трубу движением вперед. Снять угловой редуктор. Нажать на предохранительную скобу в интеркулере в -направлении стрелки- и снять шланг -стрелка-.

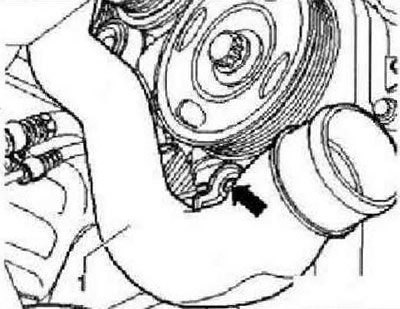

Выкрутить болт крепления патрубка наддувочного воздуха -стрелка- и извлечь патрубок наддувочного воздуха -1-.

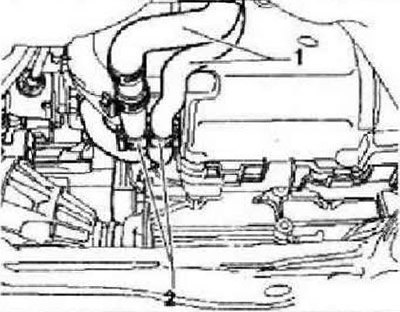

Отсоединить оба шланга системы охлаждения -1- в теплообменнике отопителя. Открыть клипсы направляющих для шлангов -2- и прижать шланги сбоку. Осторожно выжать наружу блокирующие язычки в корпусе шумоизоляционного экрана стрелки.

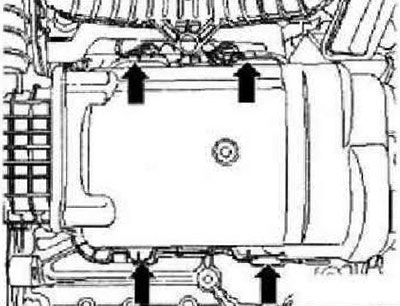

Снять переднюю часть корпуса с шумоизоляционным экраном.

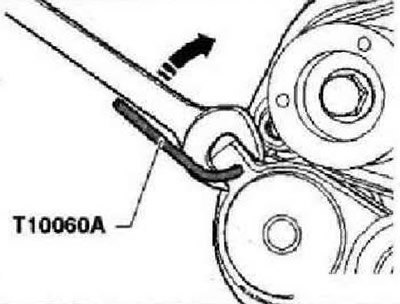

Снять нагрузки с поликлинового ремня компрессора, повернув натяжной элемент гаечным ключом на 16 в -направлении стрелки-.

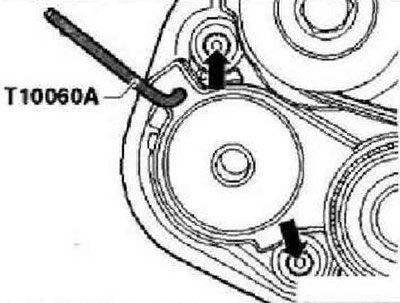

Зафиксировать натяжной элемент стопорным штифтом -Т10060 А-. Выкрутить винты крепления -стрелки- натяжного элемента и снять натяжной элемент. Удерживать вал компрессора гаечным ключом на 16 -1-.

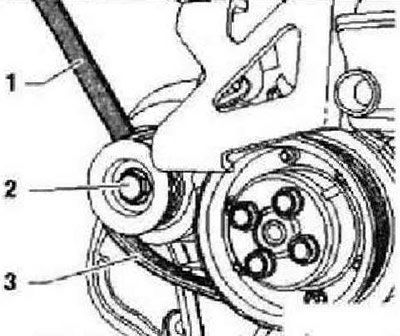

Снять винт крепления -2- ременного шкива и снять ременный шкив и поликлиновой ремень на компрессоре -3-.

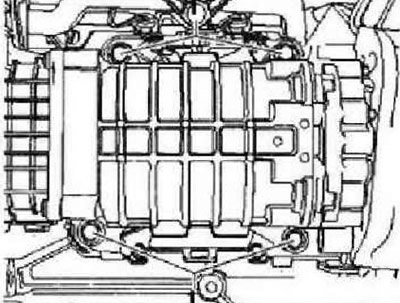

Выкрутить болты крепления -1- компрессора и снять компрессор вместе с глушителем всасываемого воздуха. Снять глушитель наддувочного воздуха.

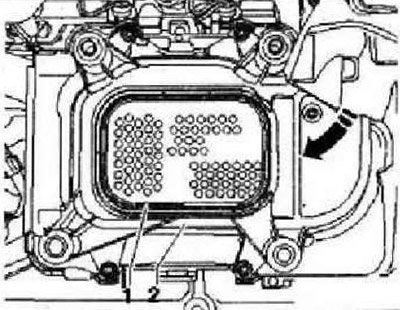

Потянуть глушитель наддувочного воздуха -2- вместе с напорной трубой в -направлении стрелки-.
Установка
Инструкция: Заменить уплотнительные кольца напорной трубки. Перед установкой слегка смазать уплотнительные кольца моторным маслом. Напорная трубка устанавливается в глушитель шума наддувочного воздуха только в одном положении (учитывал, положение стопора от проворачивания).

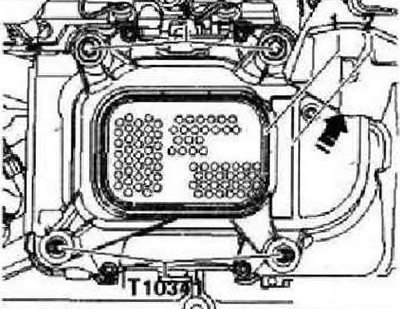

Вдавить глушитель наддувочного воздуха -2- вместе с напорной трубой в -направлении стрелки- во всасывающий патрубок,
Запрессовывать глушитель наддувочного воздуха -2- по направлению к картеру двигателя так, чтобы установились в отверстия обе пригнанных втулки -3-. Повернуть направляющие пальцы -Т10341- усилием руки до упора в обоих нижних резьбовых отверстиях. Заменить манжетное уплотнение -1- и обратить внимание на правильность его положения в пазе. Надвинуть компрессор с глушителем всасываемого воздуха на направляющие пальцы -Т10341- и прикрутить усилием руки верхние винты крепления. Выкрутить направляющие пальцы -Т10341-, Закрутить нижние винты крепления усилием руки. Затянуть винты крепления равномерно, крест-накрест. Момент затяжки: 25 Нм. Установить корпус с шумоизолирующим кожухом на компрессор.
Инструкция: Обращать внимание на правильность положения шумоизолирующего кожуха в корпусе.

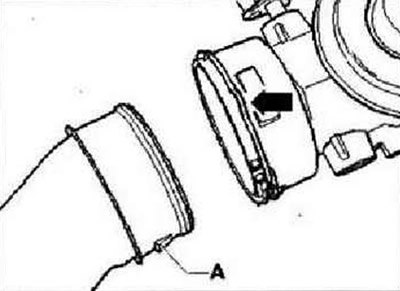

Прижать корпусе шумоизолирующим кожухом к компрессору, чтобы зафиксировались защёлки -стрелки- (должен быть слышен щелчок). Дальнейшая установка осуществляется в обратной последовательности. Заменить винт крепления шкива компрессора. Момент затяжки: 40 Нм + довернуть на 90°. Прокладки, манжетные уплотнения и самостопорящиеся гайки необходимо заменить. Патрубки присоединения шлангов и шланги системы наддува перед монтажом обезжирить. Все шланговые соединения закрепить хомутами, соответствующими установленным на заводе. Установить систему выпуска ОГ и выровнять ее без механических напряжений. При монтаже воздуховодных труб с разъемом следить за тем, чтобы предохранительная скоба -стрелка- со щелчком зафиксировалась в креплении -А-.
Материал опубликован ранее на: Autoinstruction.ru
Нажать на кожух двигателя в точках -1- в -направлении стрелки- вниз до фиксации в этих точках защелками.
