Примечание. Прочтите «Меры предосторожности для быстроразъемных соединительных элементов топливопроводов топливной системы» перед работой с топливными контурами и соединениями.
1. Сбросьте давление топлива.

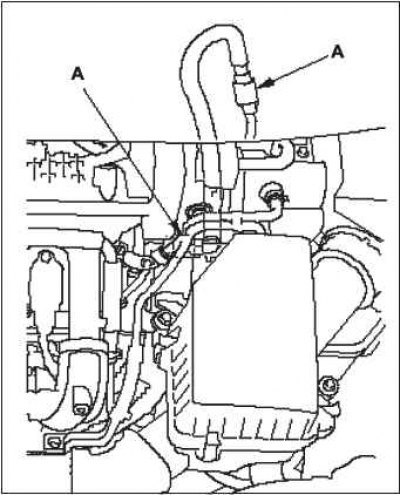

2. Проверьте наличие грязи на быстроразъемном соединительном элементе А топливопровода и при необходимости очистите его.

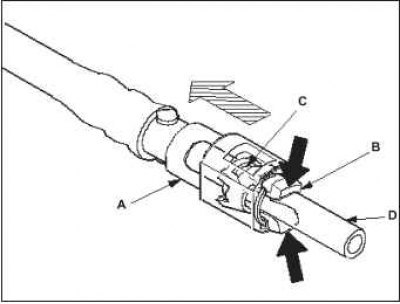

3. Оберните куском ткани или бумажной салфеткой быстроразъемное соединение топливопровода А. Удерживайте разъем А одной рукой и сожмите фиксирующие лапки В другой рукой, чтобы освободить их из фиксаторов С. Потяните разъем и снимите его.
Примечание. Будьте осторожны, чтобы не повредить трубку D или другие детали. Не пользуйтесь инструментами.
Если разъем не снимается, удерживайте нажатыми лапки фиксатора и попеременно двигайте разъем вперед-назад, пока он легко не снимется.
Не снимайте фиксатор с трубопровода; в случае снятия фиксатор необходимо заменить.

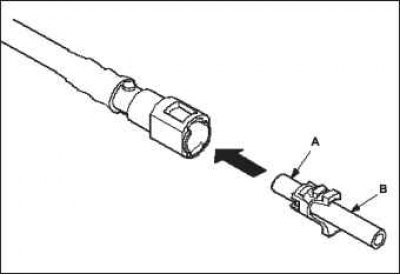

4. Проверьте зону соединения А трубопровода В, чтобы убедиться в отсутствии грязи и повреждений.
- Если соединение загрязнено, прочистите его паром и высушите сжатым воздухом.
- Если поверхность покрыта ржавчиной или повреждена, замените топливный фильтр или топливопроводную рампу.
5. Чтобы не допустить повреждения или попадания посторонних преметов, закройте отсоединенный разъем трубопроводов и концы трубок пластиковыми пробками А.
Примечание. Удерживающий фиксатор не может быть повторно использован, если снять его с трубки.
Замените удерживающий фиксатор при:
- замены топливораспределительной рампы;
- замены топливопровода;
- замены топливного насоса;
- замены топливного фильтра;
- замене передающего блока измерителя уровня топлива;
- если он был снят с трубки;
- если он поврежден.
