Инструкция: Впускной коллектор необходимо снять.

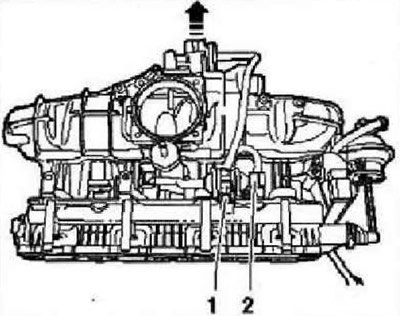

Снять электромагнитный, клапан 1 абсорбера с активированным углем -N80- -стрелка- с кронштейна. Отсоединить двойной обратный клапан -1- и топливную магистраль -2-.

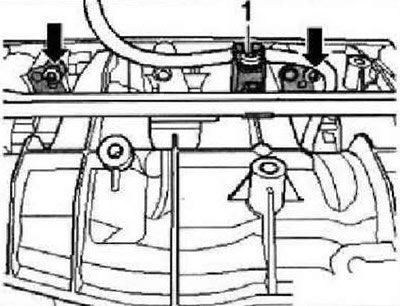

Отсоединить шланговый хомут -1-. Открутить оба болта -стрелки- с топливной рампы. Снять топливную рампу с впускного коллектора.
Установка
Закрепить топливную магистраль. Дальнейшая установка осуществляется в обратной последовательности. Насадить электроразъем. Установить впускной коллектор.
[Первоисточник расположен на портале: Autoinstruction.ru]
Моменты затяжки
| Адаптер топливной магистрали к топливной рампе | 25 Нм |
| Топливная магистраль (накидная гайка) к адаптеру топливной рампы | 18 Нм |
