Инструкция: Инструмент съемник -Т10133/2- был изменен и теперь имеет наименование съемник Т1013/2А-. Если такой инструмент у Вас отсутствует, можно самостоятельно произвести изменение прежнего инструмента.
Переделка инструмента съемник -Т10133/2- в инструмент съемник -Т10133/2А-.

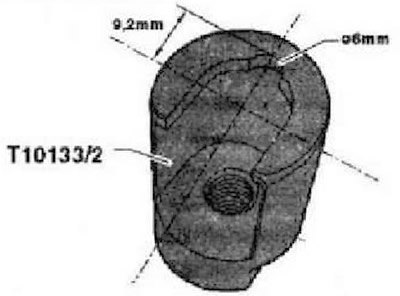

Создать напильником полуокружность, как показано на рисунке. Благодаря этой полуокружности можно инструмент вставить дальше в форсунку и тем самым он получает больше прилегающей поверхности. Пометить переделанный инструмент буквой "А" в конце номера инструмента.

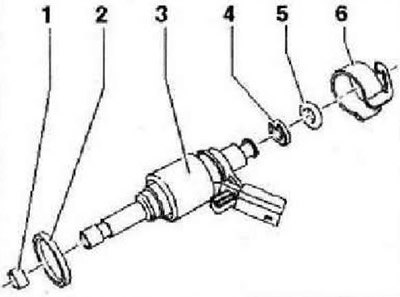

Детали форсунки
- 1 - Заменить манжетное уплотнение камеры сгорания (тефлоновое манжетное уплотнение), при установке кольцо не обрабатывать никакими смазками.
- 2 - Промежуточное кольцо
- 3 - Форсунка
- 4 - Опорное кольцо
- 5 - Уплотнительное кольцо (заменить, при установке слегка смазать чистым моторным маслом)
- 6 - Опорный элемент (через этот опорный элемент топливная рампа передает усилие, которое удерживает форсунку в ГВЦ)
Снятие
Снять впускной коллектор с топливной рампой.

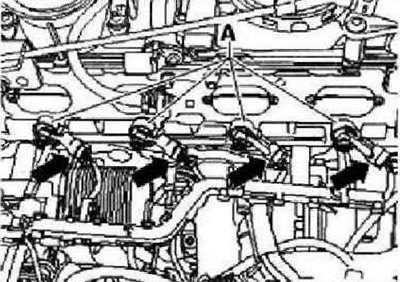

Инструкция: Если форсунки остались вставленными в трубке топливной рампы, извлечь их из нее. Закупорить впускные каналы чистой ветошью. Снять опорный элемент -А- и отсоединить разъемы стрелки- с форсунок.

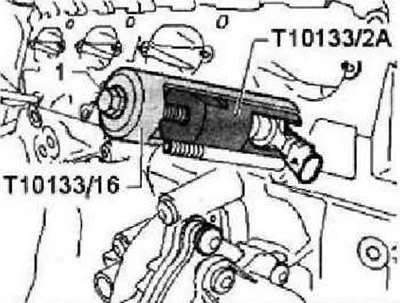

Установить съемник -Т10133/2А- в канавку на форсунке. Насадить демонтажное приспособление -Т10133/16- и извлечь форсунку вращением болта -1-.
Инструкция: Обращать внимание на промежуточные кольца. Перед повторной сборкой форсунки, как правило, заменить уплотнительное кольцо камеры сгорания.
Установка
Инструкция: Тефлоновое уплотнительное кольцо форсунки смазывать нельзя. Возможно, что открытый впускной клапан будет мешать прочистке. В этом случае надо провернуть коленвал двигателя вручную гаечным ключом.

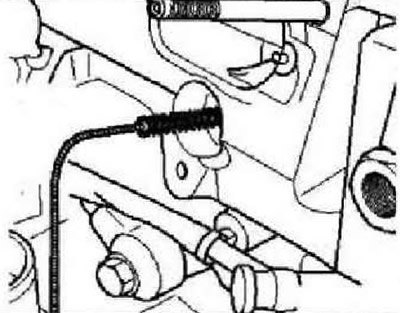

Тщательно очистить отверстия под форсунки в головке блока цилиндров нейлоновым ёршиком -Т10133/4-. Заменить уплотнительное кольцо и тефлоновое манжетное уплотнение форсунки.

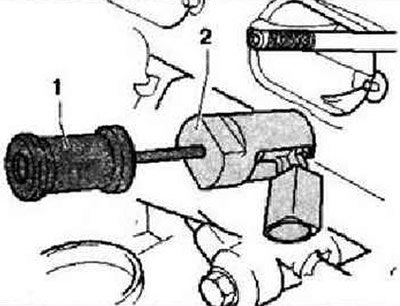

Снабдить форсунку вновь промежуточным кольцом -2-. Использовать съемник -Т10133/2А- -2- для вставки форсунки до упора в отверстие в ГВЦ.

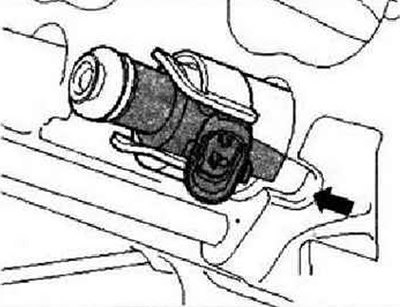

Проверить правильность положения форсунки в ГБЦ. Установить впускной коллектор с топливной рампой.
