ССТА, ССТВ

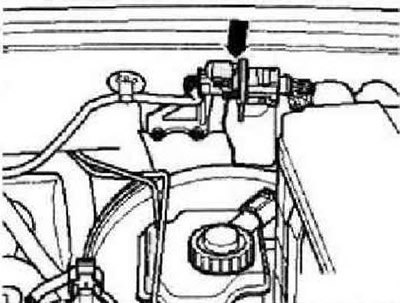

Отсоединить штекер лямбда-зонда -G39- -стрелка- и высвободить провод.
Все

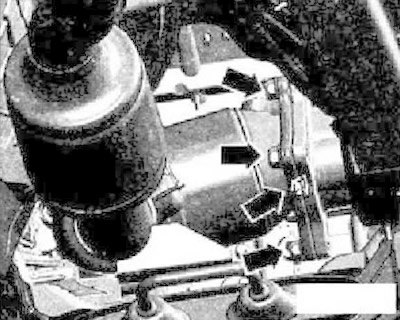

Выкрутить сверху доступные гайки -стрелки- соединения приемной трубы ОГ к турбонагнетателю.
Полный привод
Открутить карданный вал с углового редуктора и закрепить справа.
Все

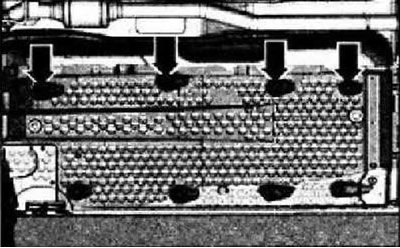

Выкрутить снизу доступные гайки соединения приемной трубы ОГ к турбонагнетателю. Выкрутить гайки -стрелки- и оттянуть накладку пола немного вниз.
СAWA, CAWB, ССТА, ССТВ

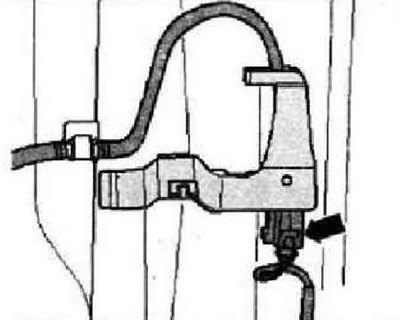

Отсоединить электрический разъем -стрелка- в правой части пола. Снять электрический разъем с держателя и высвободить электропровод к лямбда-зонду.
Все

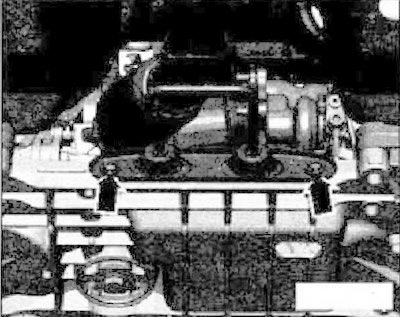

Открутить кронштейн системы выпуска ОГ -стрелки-.

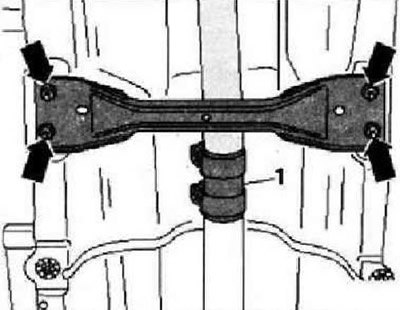

Снять переднюю поперечину днища -стрелки-.
Осторожно: Опасность повреждения разъемных элементов. Разъемные элементы в приемной трубе нельзя изгибать более, чем на 10°.
Ослабить зажи мной хомут -1 - и сместить назад. Снять катализаторы с приемной трубой.
Установка в обратной последовательности, при этом необходимо учитывать следующее. Нанести на резьбу установочных штифтов турбонагнетателя термостойкую пасту -G 052112 АЗ-. Заменить прокладки и самостопорящиася гайки. Момент затяжки: поперечина туннеля к кузову: 25 Нм.
