Общие указания по проведению работ на системе зажигания
Следовать всем необходимым указаниям после подключения АКБ. Для работы электрических компонентов без сбоев необходимо напряжение не менее 11,5 В. По окончании работ выполнить опрос памяти неисправностей блока управления двигателя, удалить все записи о неисправностях, которые, возможно, возникли вследствие проверок и ремонтных работ, После очистки памяти неисправностей следует создать код готовности - Система диагностики, измерения и информации автомобиля VAS 5051 "Ведомая функция". Если после диагностики неисправностей, ремонта или проверки компонентов двигатель заводится и работает только короткое время и глохнет, значит, блок управления двигателя блокирован иммобилайзером. В этом случае возможно необходима адаптация блока управления двигателя - Система диагностики, измерения и информации автомобиля VAS 5051 "Ведомые функции".

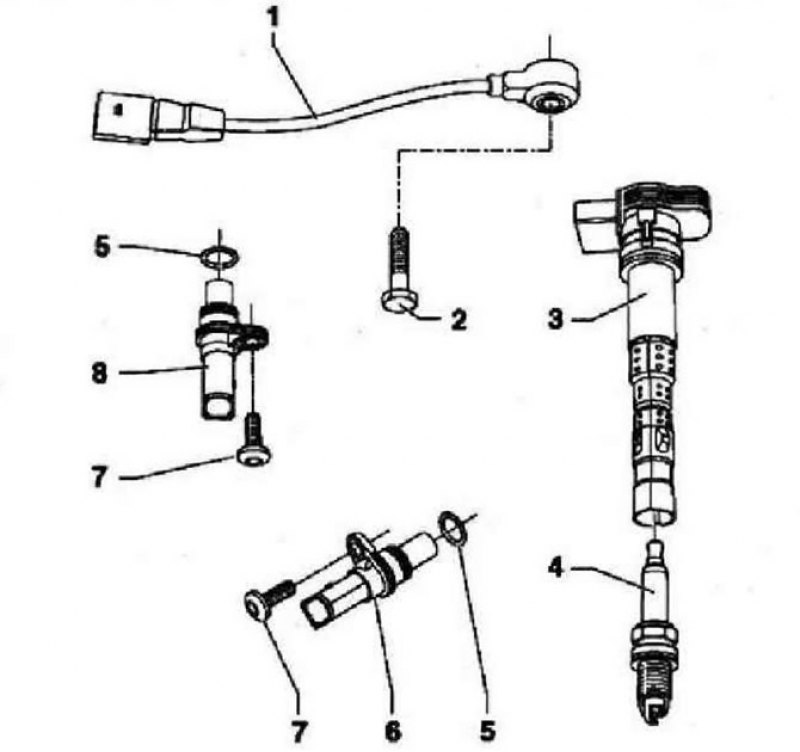

- 1 - Датчик детонации 1-G61-, на ГВЦ спереди под впускным коллектором. Для снятия необходимо демонтировать насос системы охлаждения, контакты позолочены
- 2 - 20 Нм, момент затяжки влияет на работу датчика детонации
- 3 - Катушка зажигания с выходным каскадом -(N70, N127, N291, N292)-
- 4 - Свеча зажигания, 25 Нм, снимать и устанавливать с помощью свечного ключа -3122 В-
- 5 - Уплотнительное кольцо круглого сечения, заменить
- 6 - Датчик оборотов двигателя -G28-, в блоке цилиндров спереди снизу слева, рядом с первичным маслоотделителем
- 7 - 10 Нм
- 8 - Датчик Холла -G40-, в кожухе ГБЦ, контакты позолочены
Снятие и установка катушек зажигания с выходными каскадами

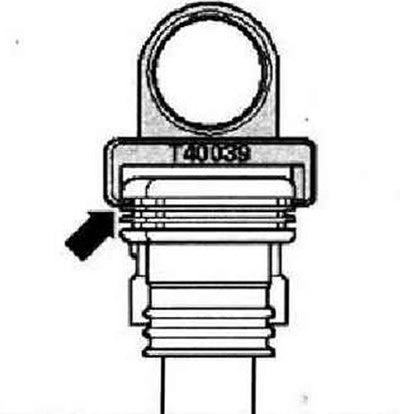

Инструкция: Для снятия катушек зажигания с выходными каскадами со свечей зажигания поставить съемник -Т40039- у верхнего толстого ребра -стрелка- катушки. Если использовать нижние ребра катушки, то их можно повредить.

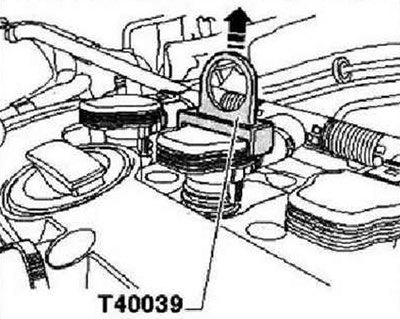

С помощью съемника -Т40039- извлечь катушки зажигания примерно на 30 мм из гнезд свечей зажигания.

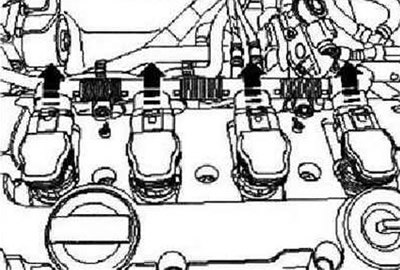

Разблокировать разъемы и снять одновременно все разъемы с катушек зажигания -стрелки-.
Установка катушек зажигания с выходными каскадами

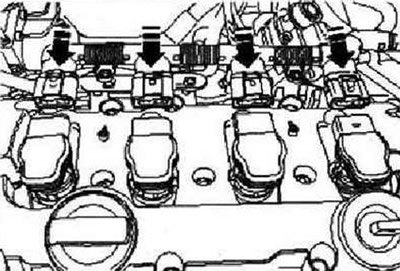

Вставить катушки зажигания в гнезда свечей без усилия. Выровнять катушки зажигания относительно разъемов -стрелки- и одновременно подсоединить все разъемы к катушкам. Рукой равномерно вдавить катушки зажигания на свечи зажигания.
Спецификация свечей
| Буквенные обозначения двигателя | CAWA, CAWB, ССТА, ССТВ |
| Порядок работы цилиндров | 1-3-4-2 |
| Свечи зажигания VW/Audi | 101 905 631 В |
| Зазор между электродами | 1,0...1,1 мм |
| Момент затяжки | 25 Нм |
